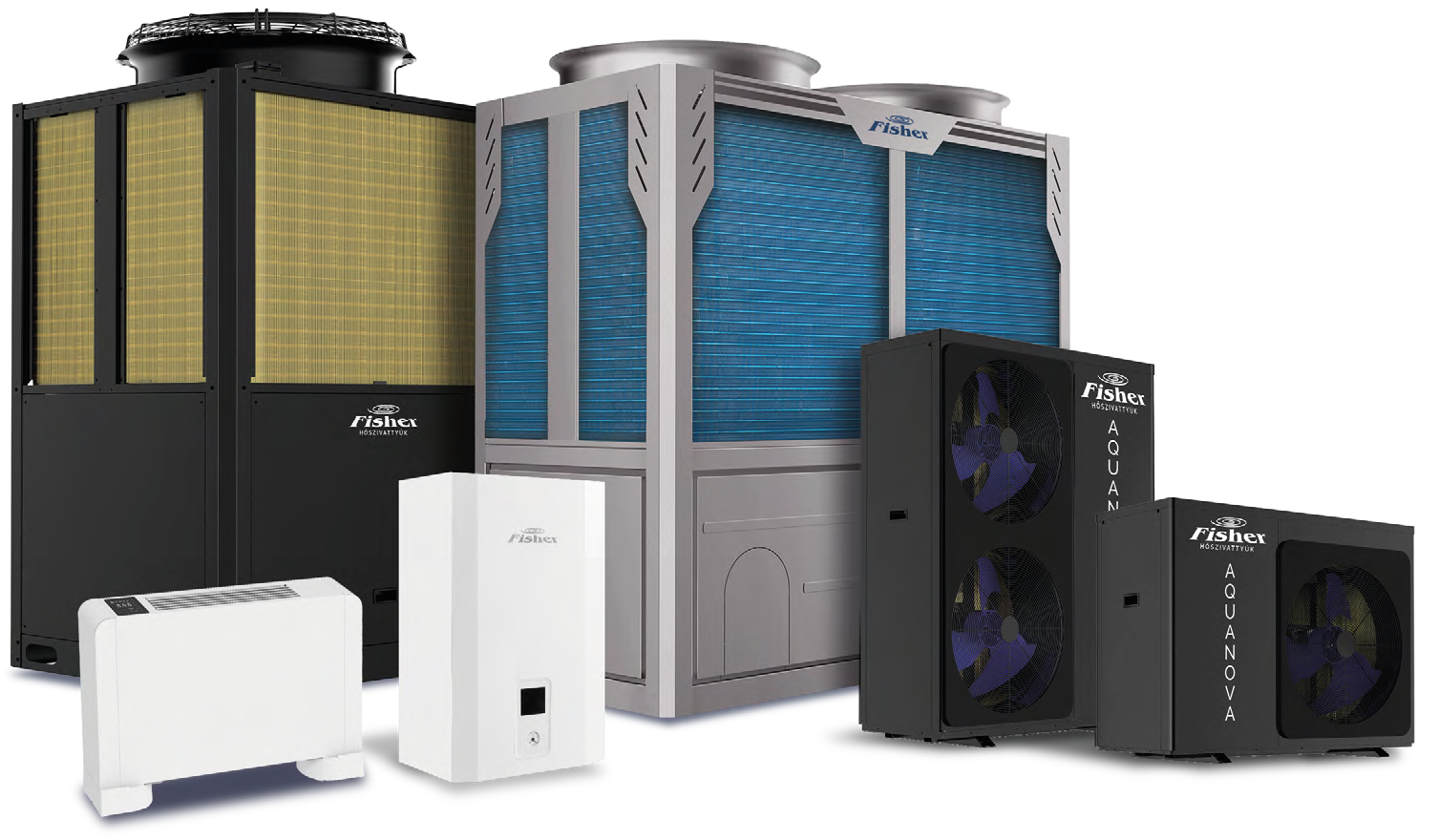

Fisher intelligens hőszivattyú rendszerek

Tartalom

Előszó

Katalógusunk célja bemutatni milyen hőszivattyús hűtési és fűtési feladatokra tudunk megoldásokat nyújtani a Fisher portfóliójában megtalálható termékeinkkel. Bemutatjuk hőszivattyúinkat, illetve azt is, hogy milyen feladatra milyen hőszivattyút ajánlunk elsősorban, emellett bemutatunk néhány tipikus rendszerkiépítést is. Ismertetjük széles körű Fan-Coil választékunkat is, melyek szintén nagyon sokféle igényhez, felhasználáshoz nyújtanak tökéletes megoldást. A rövid termékismertetőkön felül célunk bemutatni az eszközök széles vezérlési megoldásainak és rendszerbe integrálhatóságainak lehetőségét is.

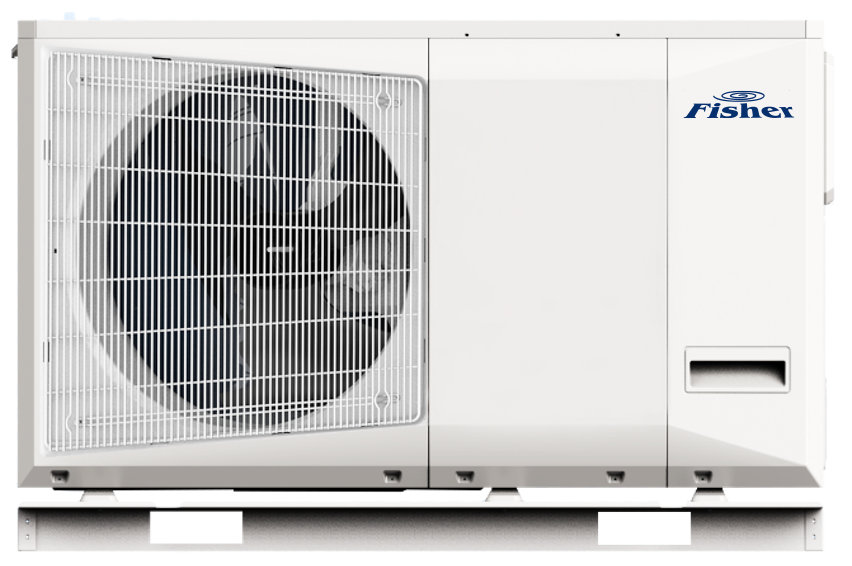

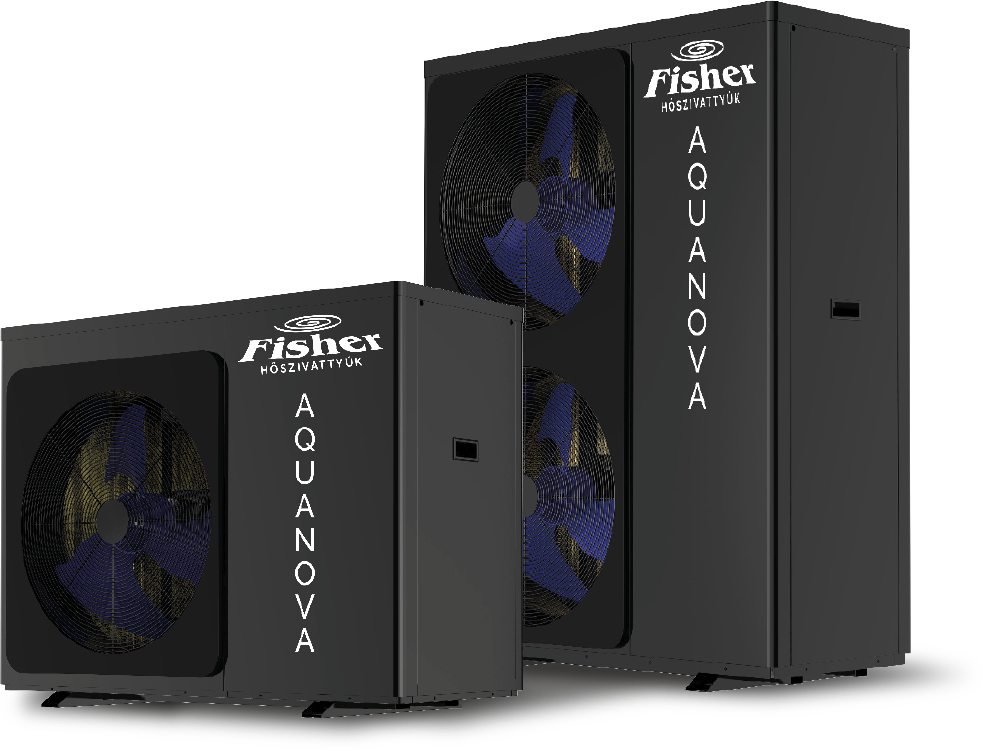

R290 Aquanova levegő-víz monoblokk hőszivattyú

  • Akár 70 °C előremenő vízhőmérséklet radiátoros rendszerekhez is
  • A+++ energiahatékonyság az alacsony üzemeltetési költségekért
  • Környezetbarát és hatékony R290 hűtőközeg (GWP: 3)
  • Egyszerű, gyors telepítés monoblokkos kialakítással
  • Csendes működés fejlett zajcsökkentéssel
  • Megbízható működés -25 °C és +43 °C között
  • Hűtés, fűtés és melegvízellátás egyben
  • MITSUBISHI kompresszor (8 kW és 10 kW modellek)
  • Beépített szivárgásérzékelő

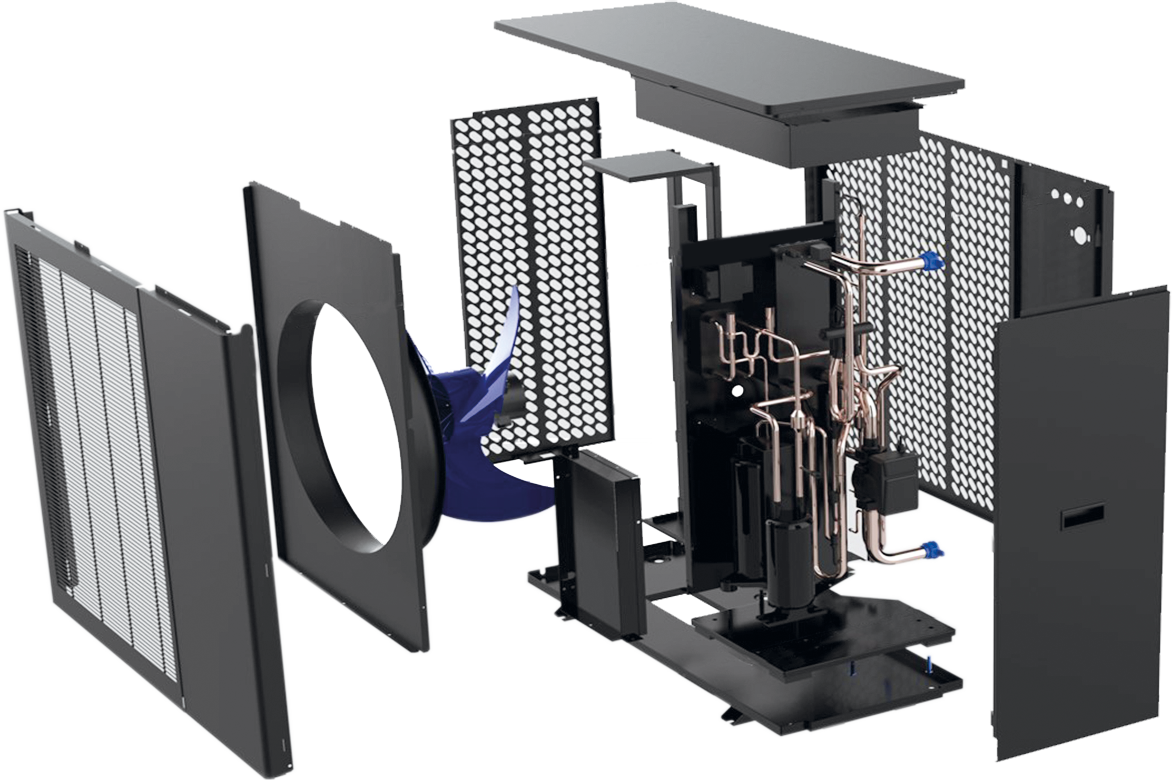

Lenyűgöző zajcsillapítás

  • DC inverteres „brushless” motor
    Alacsony zajszint, intelligens, változó sebességszabályozás
  • Biomimetikus ventilátor
    Nagy légmennyiség, alacsony zajszint
  • DC inverteres kompresszor
    Kis rezgés, alacsony zajszint, fokozatmentes frekvenciaváltás
  • Hangszigetelő burkolat
    hangszigetelő pamuttal
  • DC inverteres vízszivattyú
    Fokozatmentes sebességszabályozás, alacsony zajszint
  • Erősített talprész

Intelligens vezérlőrendszer

  • Intelligens energiafogyasztás-szabályozás
  • Beépített WIFI modul, APP vezérlés
  • SG-Ready vezérlés
  • Kaszkádvezérlés
  • Vízhőfok-vezérlés
  • Időzítő beállítás
  • Üzemmód váltás
  • Hibaemlékeztető
  • Paraméterek
  • 15 nyelv

Részleges műszaki adatlap

  FHF-MBWHS-081HE4FHF-MBWHS-101HE4FHF-MBWHS-120HE4FHF-MBWHS-121HE4-3FFHF-MBWHS-140HE4-3F
Névleges fűtési teljesítmény (A7;W35/30) kW 8.00 10.00 12.00 12.00 14.00
Fűtési teljesítmény -7°C külső hőmérsékletnél (W35/30°C) kW 3,6 - 8,0 4,8 - 11,6 5,71 - 14,5 5,71 - 14,5 7 - 17,5
SCOP / Energiahatékonysági osztály (35°C-os vízhőmérsékletnél)   5,26 / A+++ 5,04 / A+++ 4,74 / A+++ 4,68 / A+++ 4,69 / A+++
Hűtő teljesítmény +35°C külsőhőmérsékletnél (W7/12°C) kW 3,5 - 8,6 4,1 - 10,5 5,6 - 14,1 4,5 - 11,3 6,2 - 15,3
Működési tartomány Külső hőmérséklet Hűtés °C 10 - 43
Fűtés °C -25 - 21
HMV °C -25 - 43
Víz­hőmérséklet Hűtés °C 7 - 35
Fűtés °C 15 - 70
HMV °C 28 - 68

Letölthető dokumentumok Műszaki adatlap Katalógus Érdekel

R290 Aquanova EVO 2 levegő-víz monoblokk hőszivattyú

  • Akár 75 °C-os előremenő vízhőmérséklet
    Az Aquanova EVO 2 nemcsak alacsony hőmérsékletű rendszerekhez kínál megoldást: padlófűtés, fan-coil és megfelelően méretezett radiátoros rendszerekhez is alkalmazható.
  • Komplett beépített hidraulikus modul
    DC inverteres vízszivattyú, 3 kW-os elektromos kiegészítő fűtés, biztonsági szelep, áramláskapcsoló, lemezes hőcserélő, 6 literes tágulási tartály, légtelenítő és víznyomásmérő – számos szükséges rendszerelem már gyárilag a készülék része.
  • R290-hez kapcsolódó biztonsági megoldások
    Beépített mikrobuborék-leválasztó és szivárgásérzékelő. A mikrobuborék-leválasztó megakadályozza, hogy egy esetleges szivárgás során az R290 hűtőközeg a vízkörön keresztül az épületbe jusson.
  • Akár 3 fűtési zóna vezérlése
    Az Aquanova EVO 2 fűtési üzemben három különálló zóna kezelésére is lehetőséget biztosít, ami összetettebb fűtési rendszerek kialakításánál jelenthet előnyt.
  • WiFi + IoT vezérelhetőség
    Távoli elérés és kényelmes vezérlés.
  • Modbus kommunikáció
    Az Aquanova EVO 2 épületfelügyeleti rendszerekhez is illeszthető.
  • SG-Ready és PV-Ready
    Felkészítve intelligens energiamenedzsmenttel és napelemes rendszerekkel történő együttműködésre.

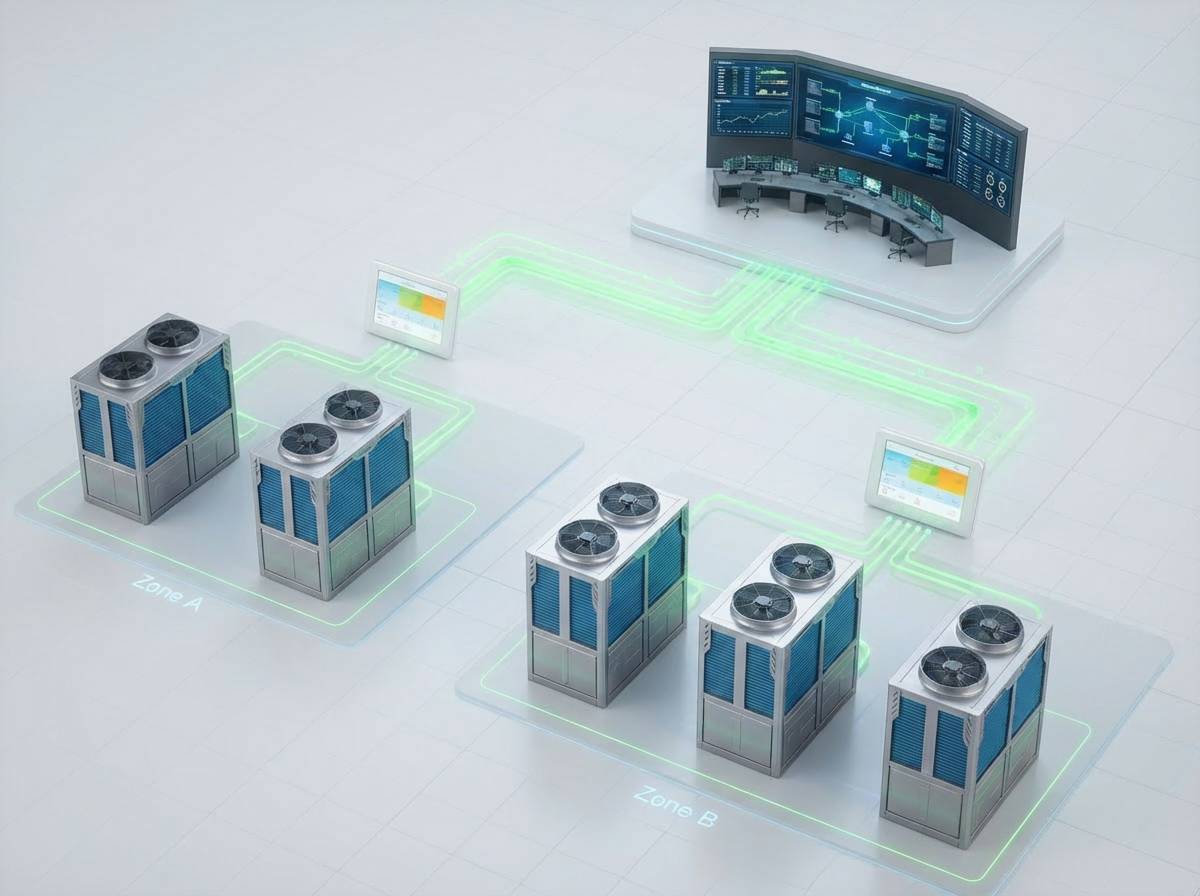

  • Kaszkád kapcsolási lehetőség
    Akár 8 készülék összekapcsolásával nagyobb teljesítményigényű rendszerek is kialakíthatók.
  • Időjáráskövető szabályozás
    A működés a külső körülményekhez igazítható.
  • Felkészítve a téli üzemre
    Komplex fagyvédelem, automatikus és kézi leolvasztás, valamint gyárilag beépített csepptálca- és kompresszorfűtés.
  • Fűtés + hűtés + HMV
    Egyetlen rendszerrel megoldható az épület egész éves komfortja és a használati melegvíz előállítása.

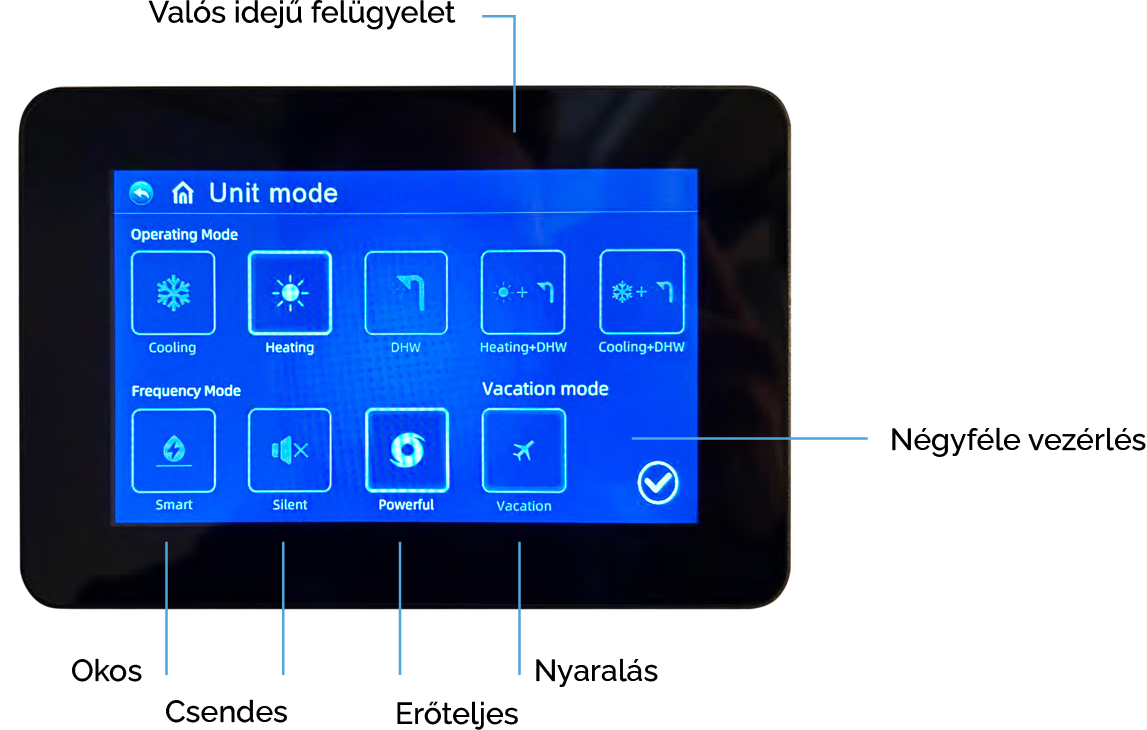

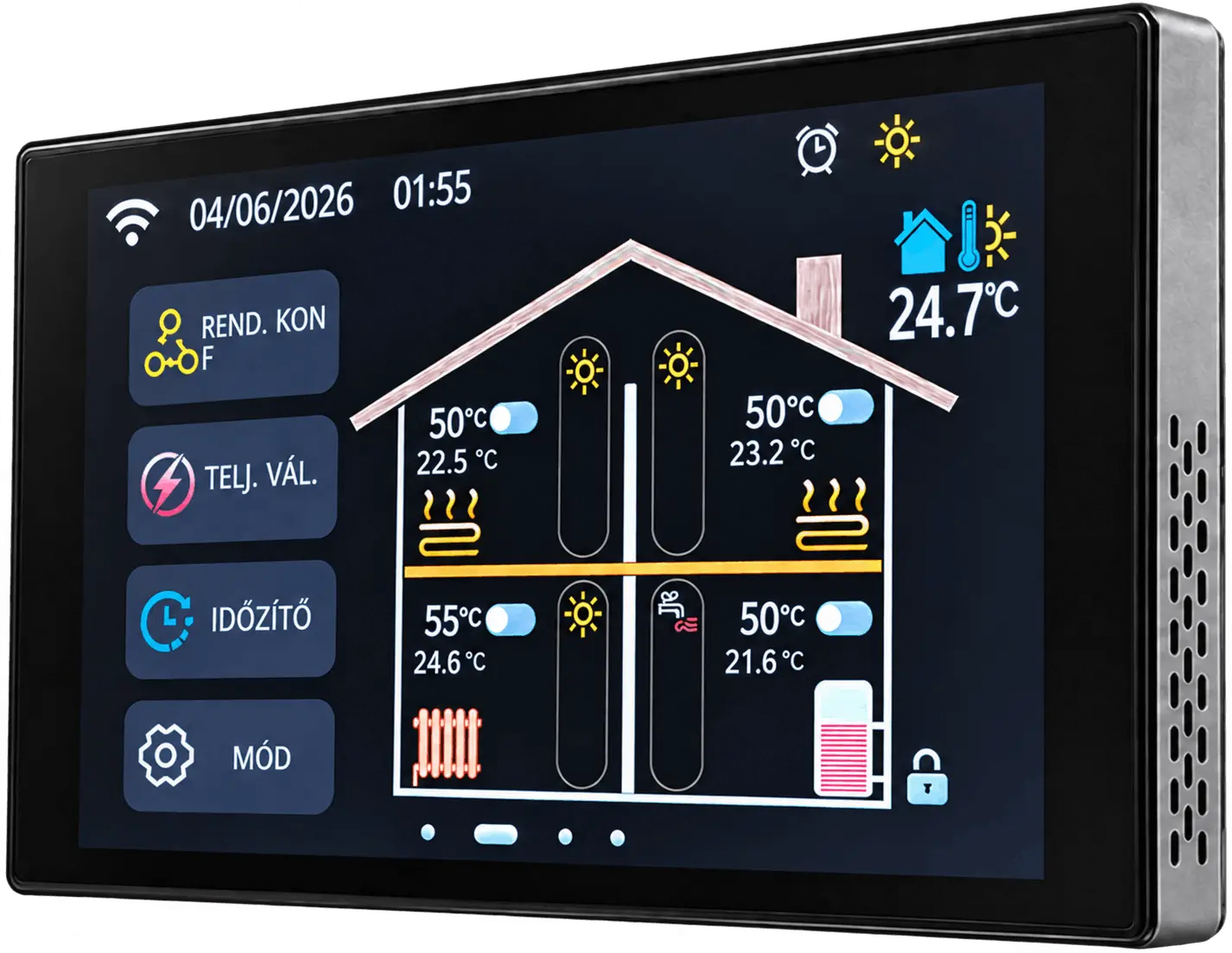

Megújult intelligens vezérlőrendszer magyar nyelven

  • Intelligens energiafogyasztás-szabályozás
  • 7 colos, színes érintőkijelző
  • WiFi + IoT vezérelhetőség
  • SG-Ready és PV-Ready
  • Kaszkádvezérlés
  • Vízhőfok-vezérlés
  • Időzítő beállítás
  • Üzemmód váltás
  • Hibaemlékeztető
  • Paraméterek

Részleges műszaki adatlap

  FHF-MBWHS-122HE4-3FFHF-MBWHS-142HE4-3F
Névleges fűtési teljesítmény (A7;W35/30) kW 12 14
Fűtési teljesítmény -7 °C külső hőmérsékletnél (W35/30 °C) kW 5,0 ~ 11,7 4,6 ~ 13,3
SCOP / Energiahatékonysági osztály (35 °C-os vízhőmérsékletnél)   5,11 / A+++ 5,29 / A+++
SCOP / Energiahatékonysági osztály (55 °C-os vízhőmérsékletnél)   3,94 / A+++ 3,91 / A+++
Hűtőteljesítmény +35 °C külső hőmérsékletnél (W7/12 °C) kW 5.0 ~ 13.2 5,6 ~ 15,2
Működési tartomány Külső hőmérséklet Hűtés °C -5 ~ 43
Fűtés °C -25 ~ 35
HMV °C -25 ~ 43
Víz­hőmérséklet Hűtés °C 7 ~ 25
Fűtés °C 25 ~ 75
HMV °C 20 ~ 70

Letölthető dokumentumok Műszaki adatlap Érdekel

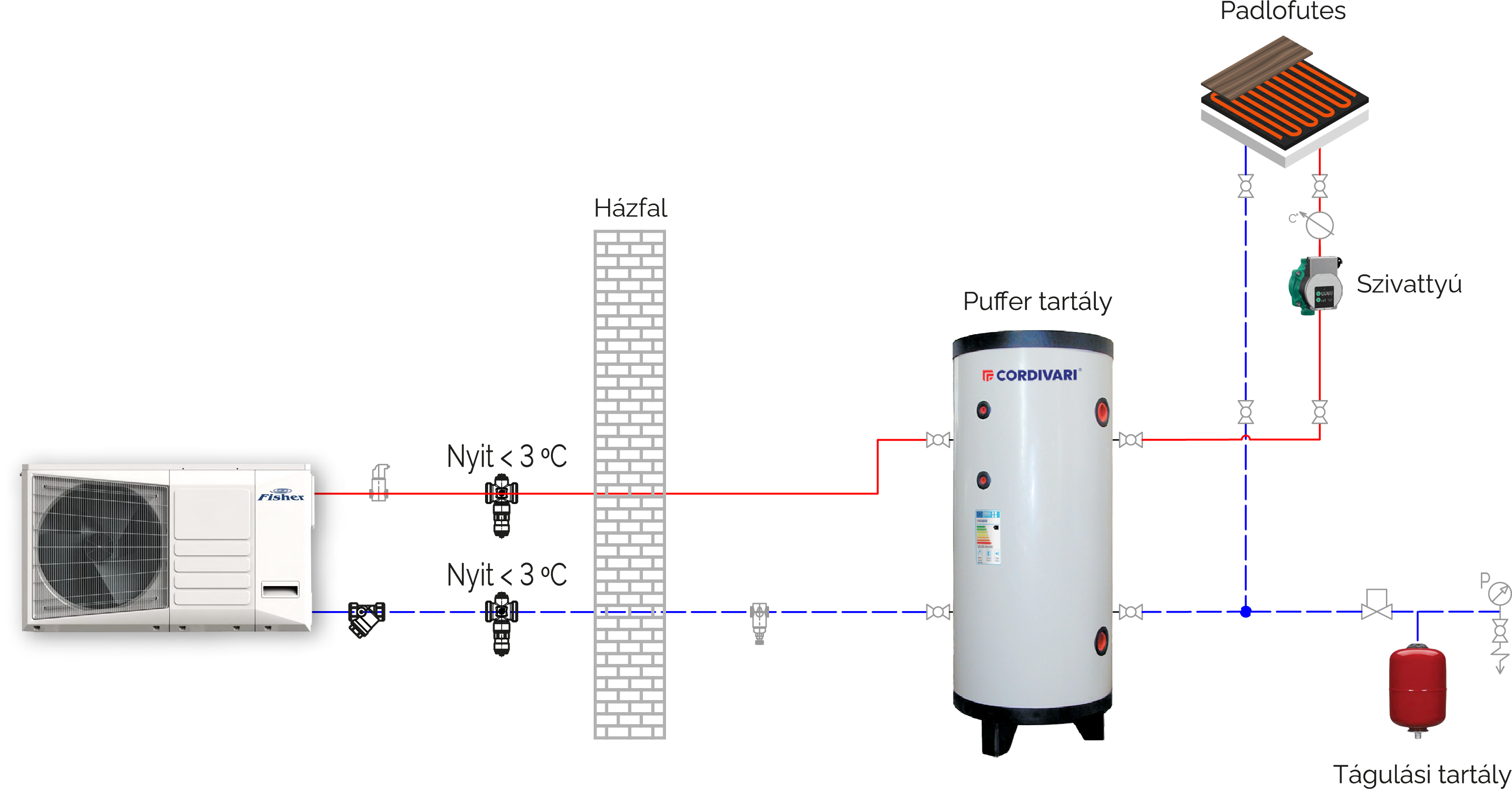

Rendszermegoldások

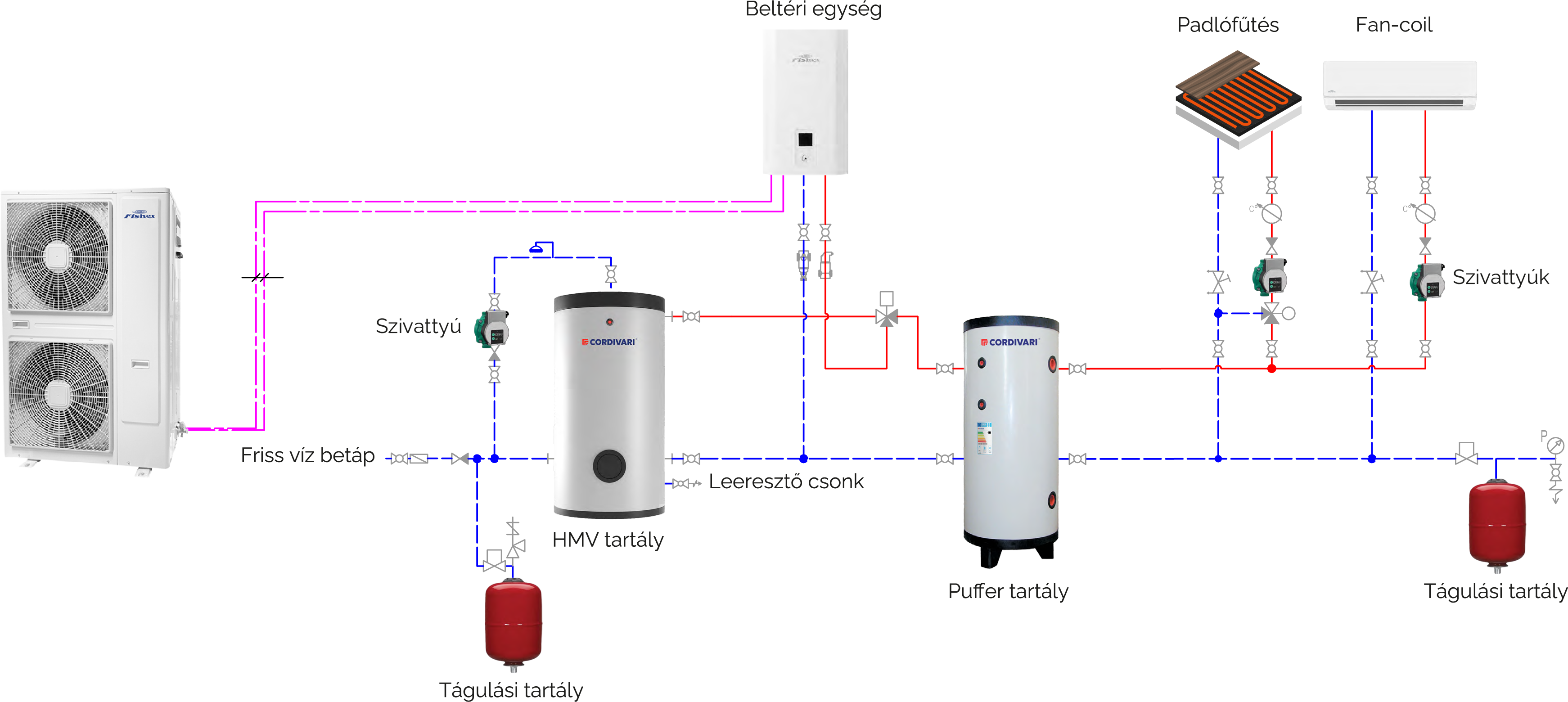

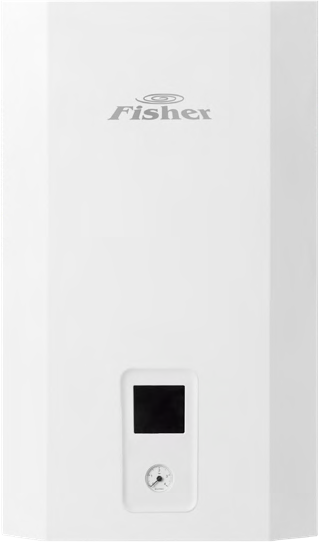

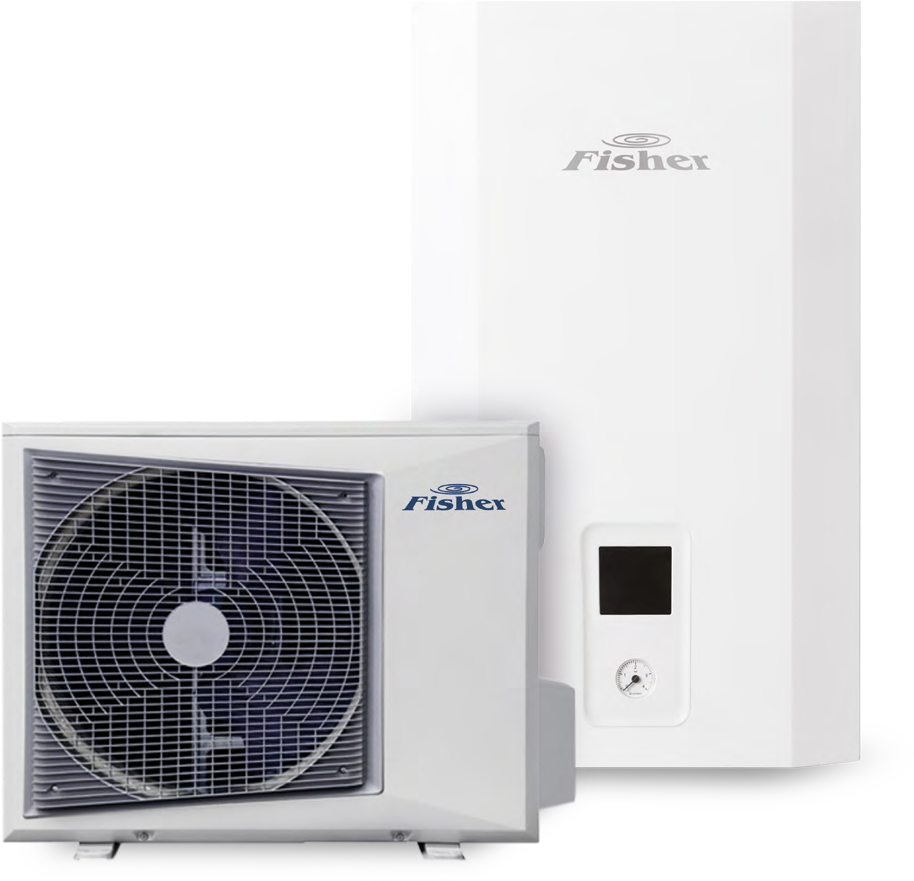

R32 split e-HeatR hőszivattyú

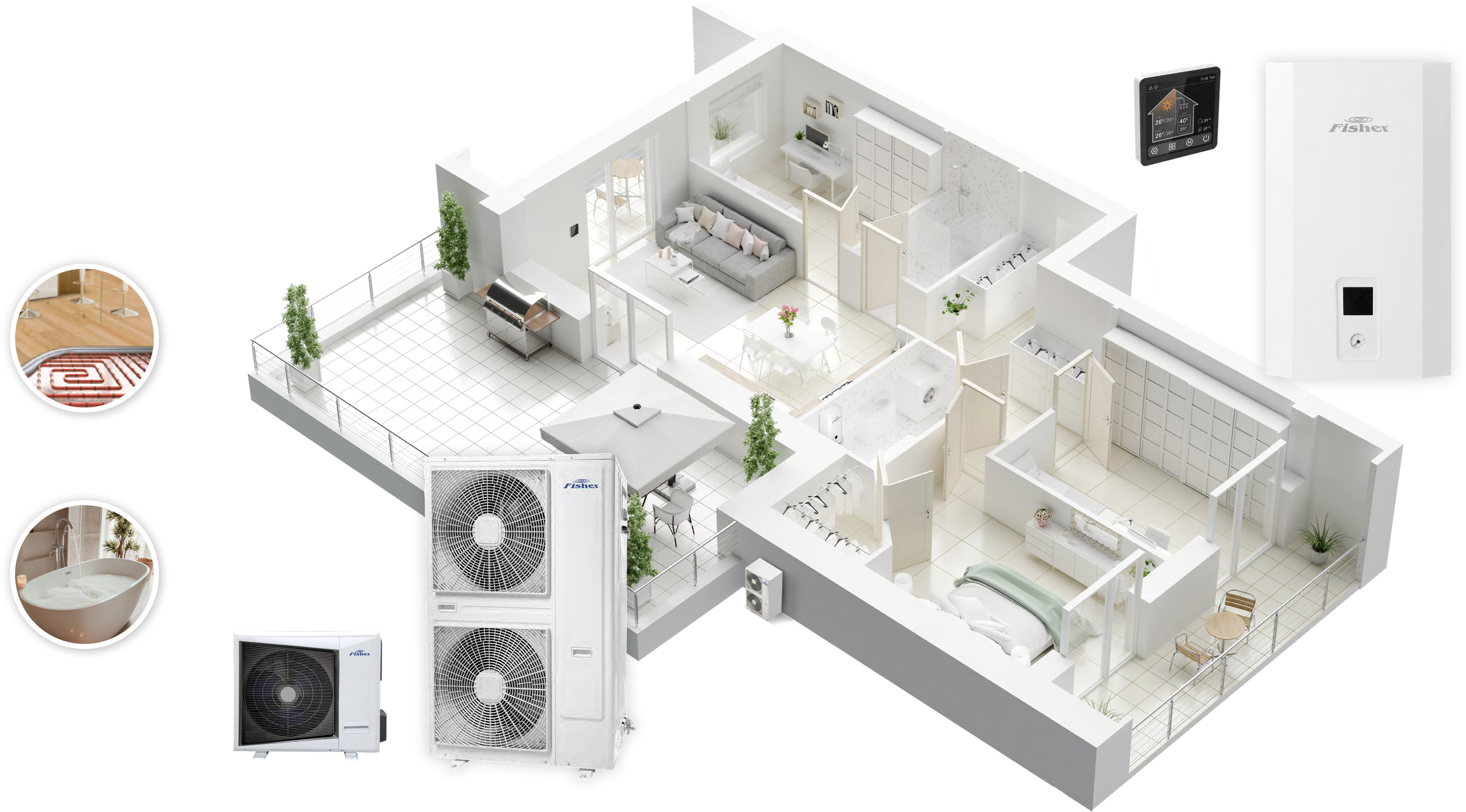

r32 split infografika

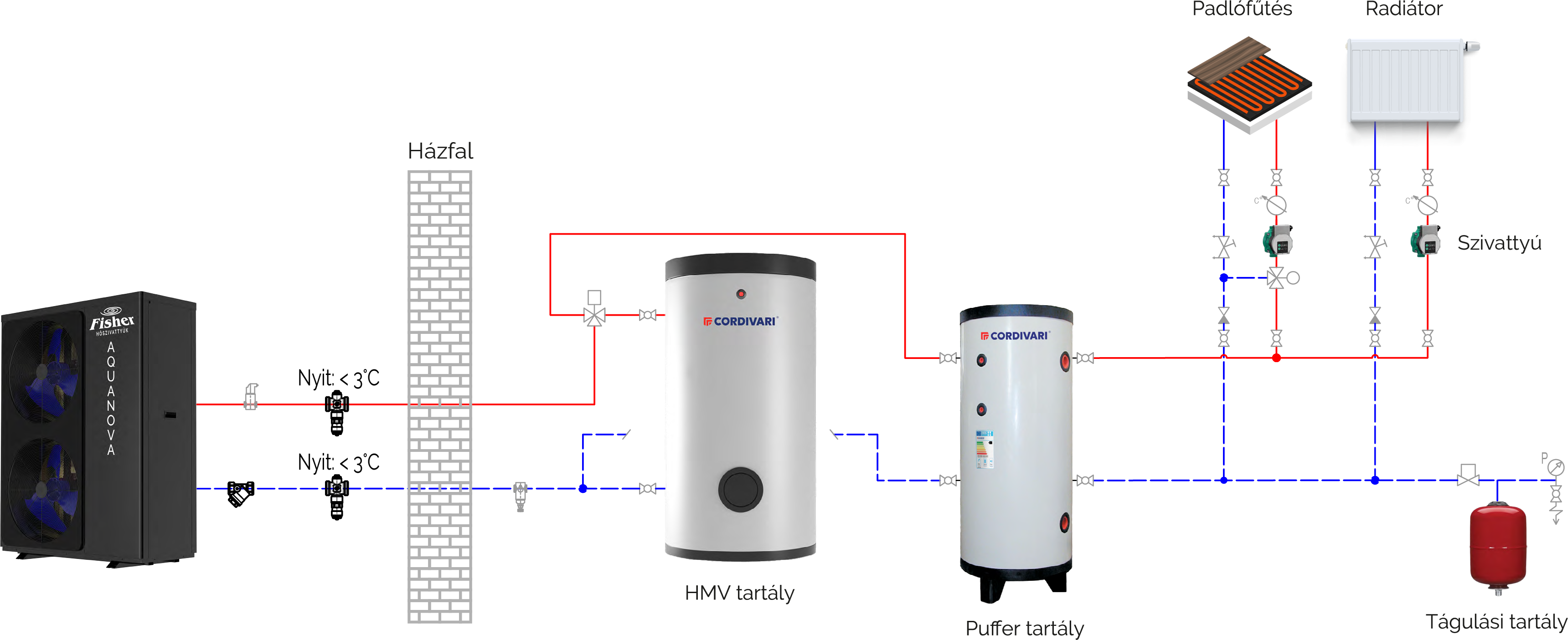

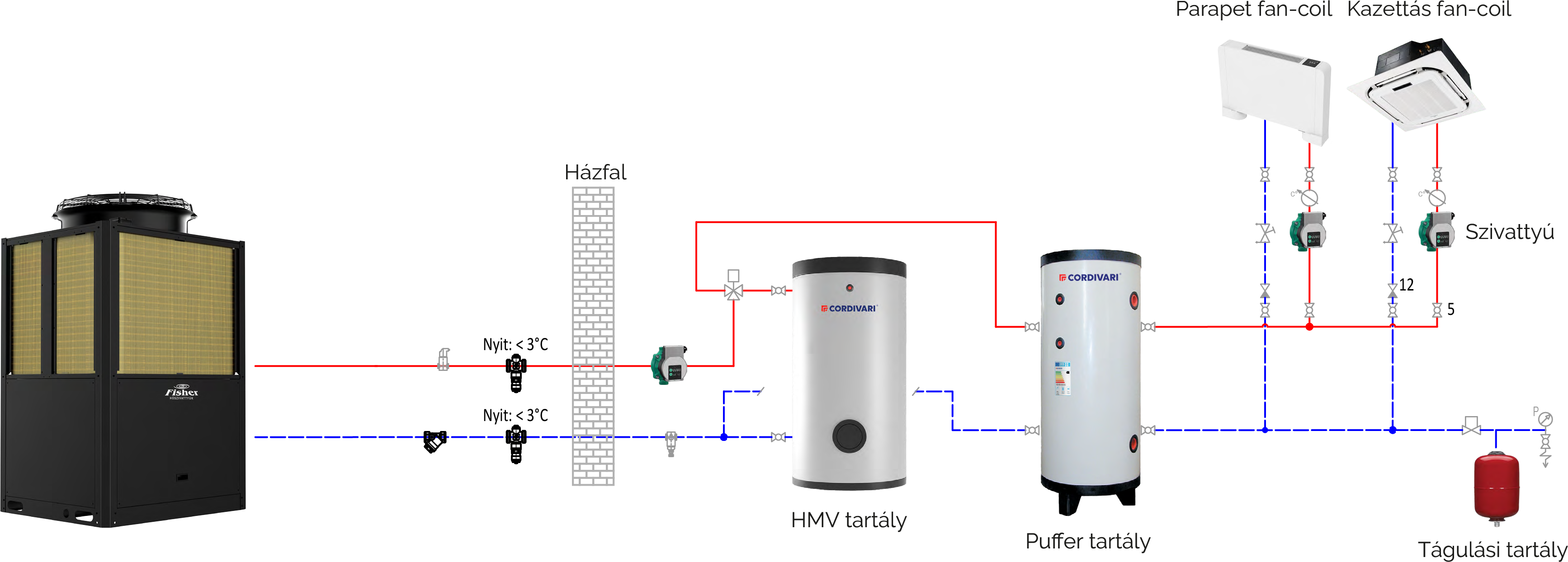

R290 Aquanova levegő-víz monoblokk hőszivattyú

R290 Aquanova infografika 1

R290 Aquanova infografika 2

Mi a split hőszivattyú?

Az R32-es split hőszivattyú egy két egységből (kültéri–beltéri) álló fűtési-hűtési rendszer, amely a környezeti levegő hőenergiáját hasznosítja. A készülék R32 hűtőközeggel működik, amely hatékonyabb és környezetkímélőbb korábbi társainál (pl. R410A). A hőszivattyú lényege, hogy energiatakarékos módon állít elő fűtési/hűtési vizet vagy akár használati meleg vizet, a hagyományos rendszerekhez képest jelentősen kevesebb energia felhasználásával. Jellemzően családi házak, kisebb épületek korszerű, gazdaságos és fenntartható klimatizálására használják.

Mi a monoblokk hőszivattyú?

A monoblokk hőszivattyú egy olyan kialakítás, ahol minden fő alkatrész – a kompresszor, a hőcserélők és a vezérlés – egyetlen, zárt kültéri egységben található. A hő a kültéri egységtől közvetlenül a fűtési rendszer felé kerül átadásra,így nincs hűtőközeg-vezeték a kültéri és beltéri egység között. Előnye a gyorsabb és egyszerűbb telepítés, valamint a hermetikusan zárt rendszer miatt kevesebb hűtőközeg-kezelési igény. Hátránya, hogy a fagyvédelemre jobban oda kell figyelni, mivel a fűtési víz közvetlenül kimegy a kültérre.

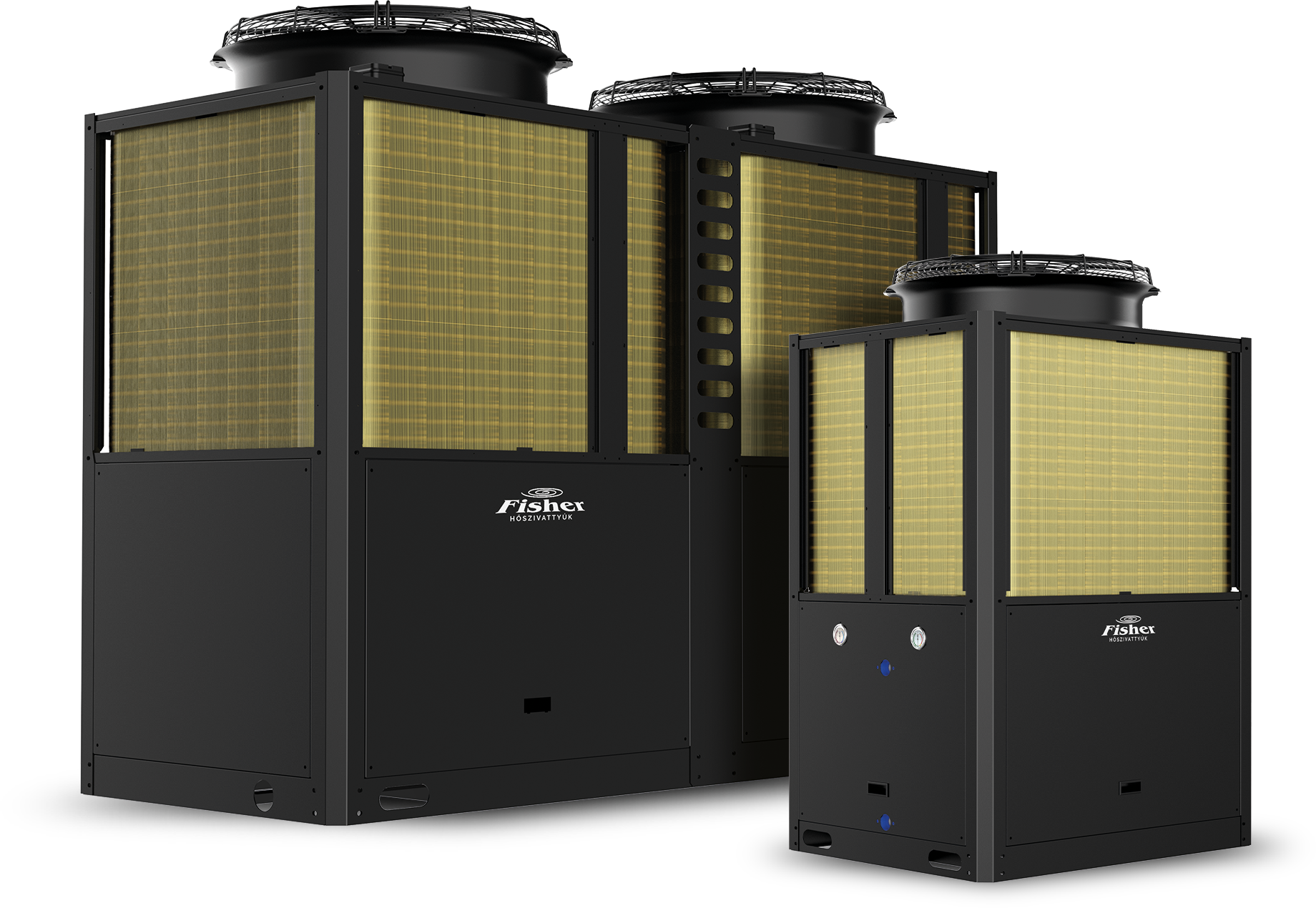

Mi a kereskedelmi hőszivattyú?

A kereskedelmi kategóriájú hőszivattyúk nagyobb teljesítményű, ipari vagy üzleti felhasználásra tervezett rendszerek, amelyek képesek nagy alapterületű épületek – például irodák, áruházak, hotelek – hatékony fűtésére és hűtésére. Jellemzőjük a magas energiahatékonyság, a robusztus kialakítás és a folyamatos, megbízható üzem. Gyakran moduláris felépítésűek, így könnyen bővíthetők a szükséges kapacitás eléréséhez. Az intelligens vezérlés és az épületfelügyeleti rendszerekkel való integráció is alapvető elvárás ebben a kategóriában.

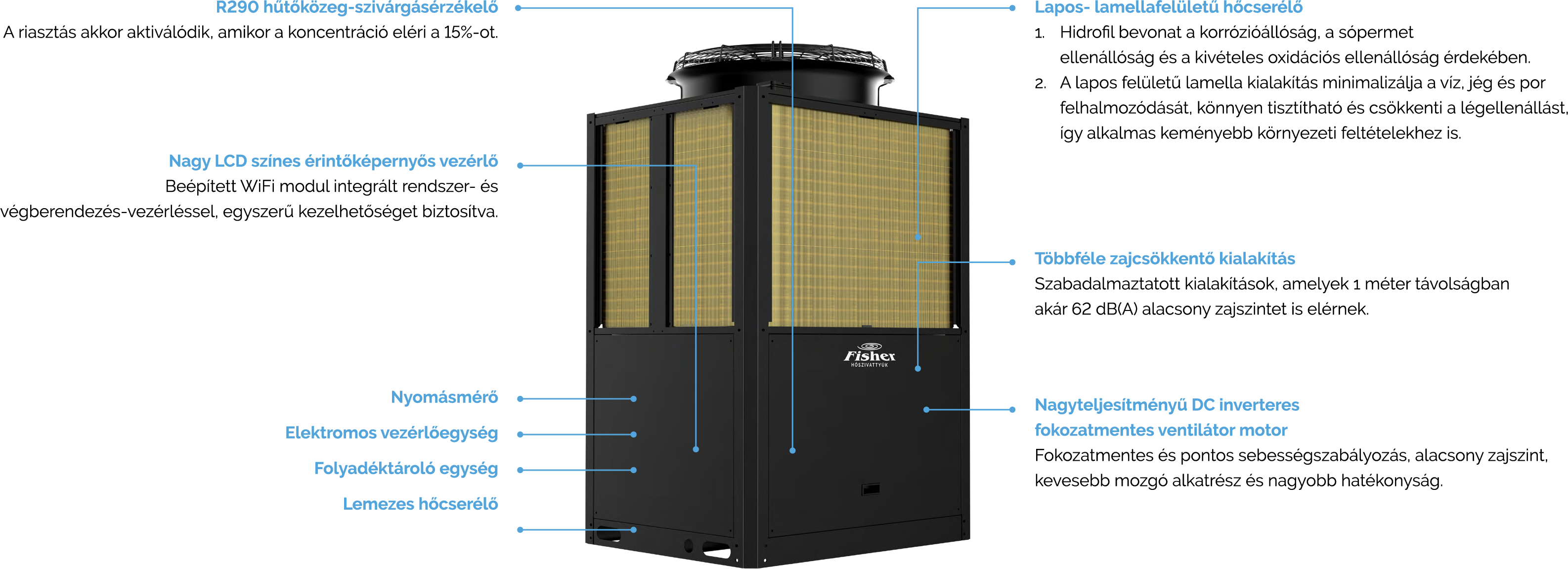

Mi az R290-es hőszivattyú?

Az R290 hűtőközegű kereskedelmi hőszivattyúk nagy teljesítményű, üzleti felhasználásra készült rendszerek, amelyek a propán (R290) természetes hűtőközeget alkalmazzák. Ez a megoldás kiemelkedően környezetbarát, mivel nagyon alacsony a globális felmelegedési potenciálja (GWP), miközben magas energiahatékonyságot biztosít. A propán jó hőtechnikai tulajdonságainak köszönhetően a rendszer stabilan és megbízhatóan működik akár szélsőséges hőmérsékleteken is. A kereskedelmi szegmensben különösen előnyös a fenntartható üzemeltetés,az alacsonyabb üzemeltetési költség és a jövőbeni szabályozásoknak való hosszú távú megfelelés miatt.

Mi a fan-coil, milyen típusai vannak?

A fan-coil egy olyan beltéri hőleadó egység, amelyben egy hőcserélőA fan-coil egy olyan beltéri hőleadó egység, amelyben egy hőcserélő(vízoldali fűtéshez/hűtéshez) és egy ventilátor dolgozik együtt.A készülék a rajta átáramló levegőt melegíti vagy hűti, így hatékonyanszabályozza a helyiségek hőmérsékletét. Leggyakrabban hőszivattyúsrendszerekhez, központi fűtési-hűtési rendszerekhez vagy ipari/irodaiHVAC megoldásokhoz használják.

Fő típusai:

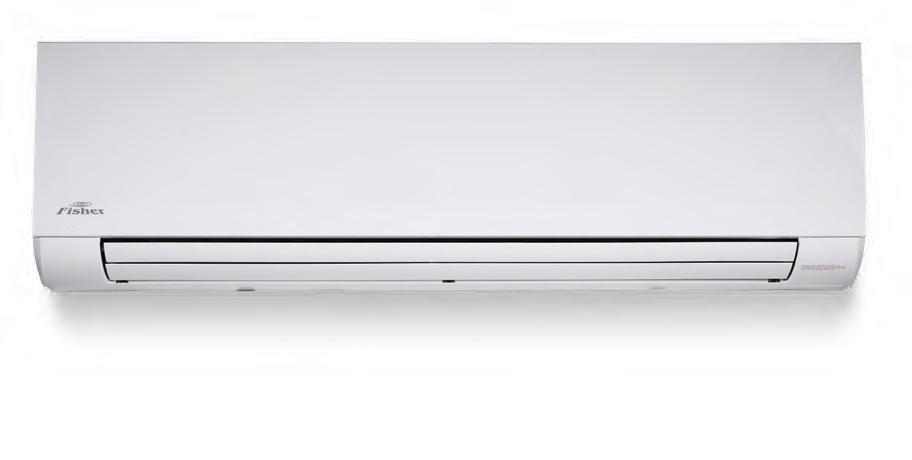

  • Magas oldalfali fan-coil: esztétikus, lakásokban gyakori.

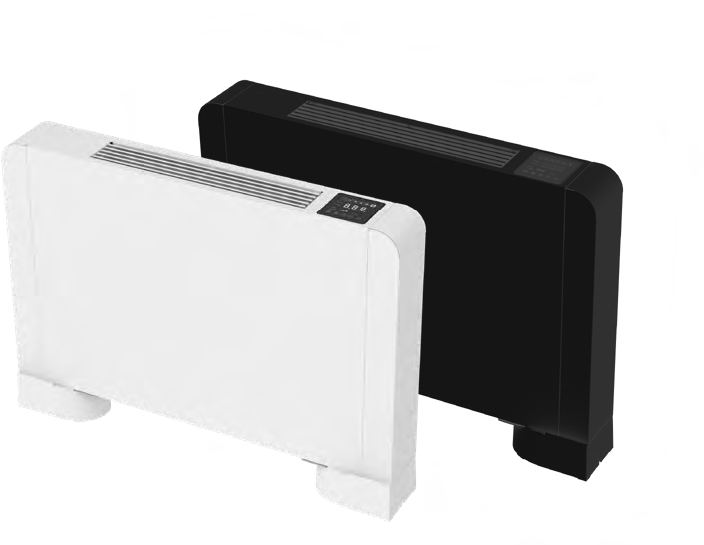

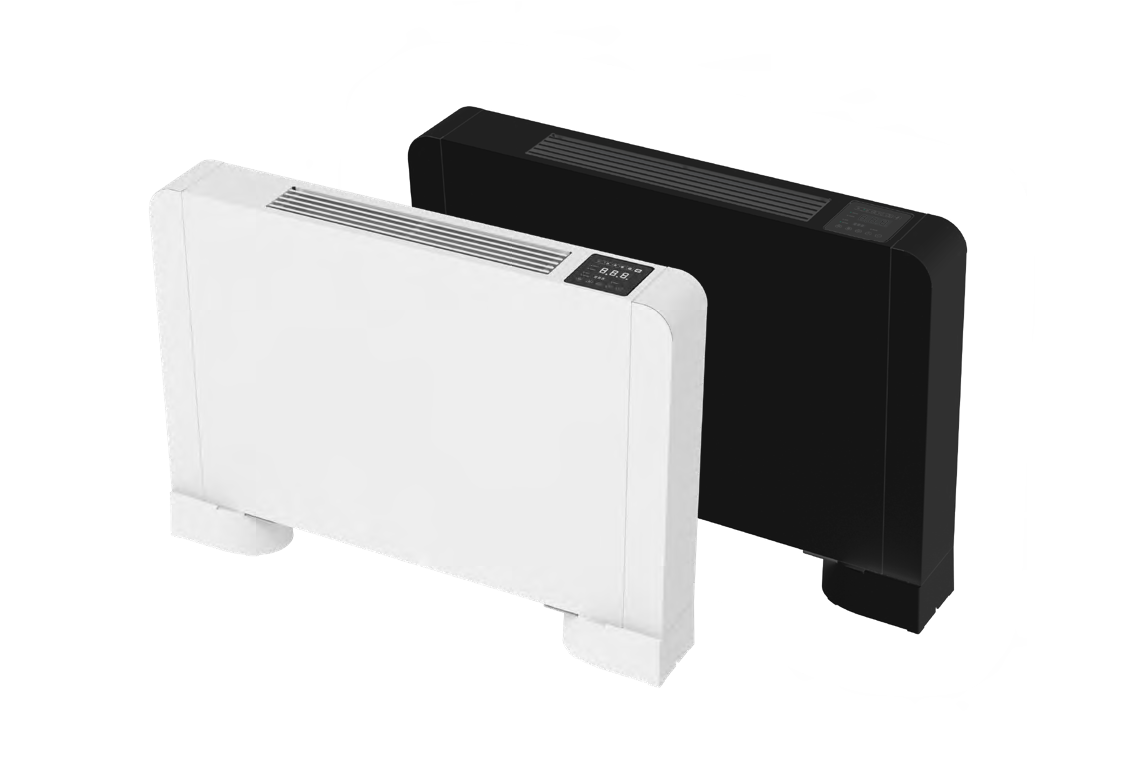

  • Parapet/mennyezeti (radiátorszerű): ablak alá vagy mennyezetreszerelhető, radiátor helyett is alkalmazható.

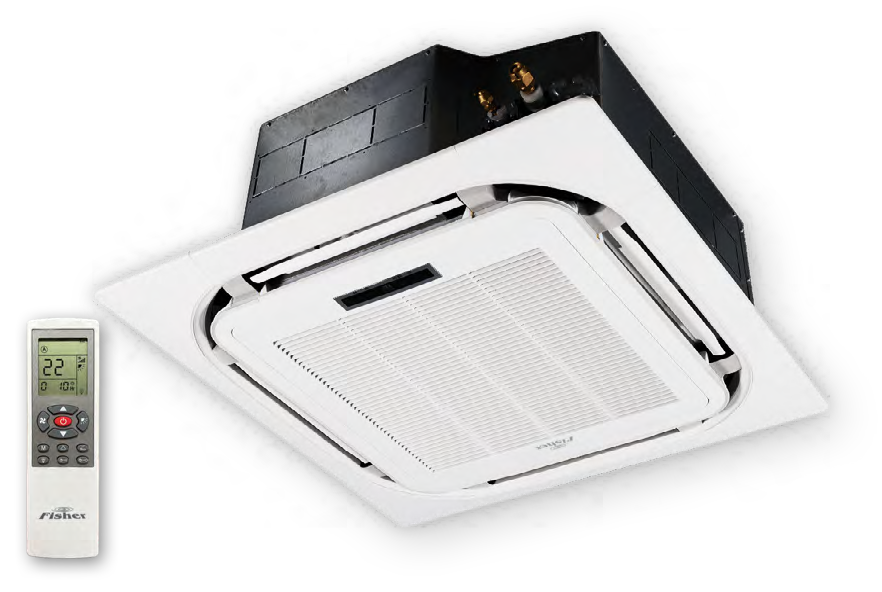

  • Kazettás (mennyezetbe épített): irodákban elterjedt,álmennyezetbe süllyesztve.
  • Légcsatornázható: rejtett kivitel, több helyiséget is kiszolgálhat.

Vezérlési lehetőségek

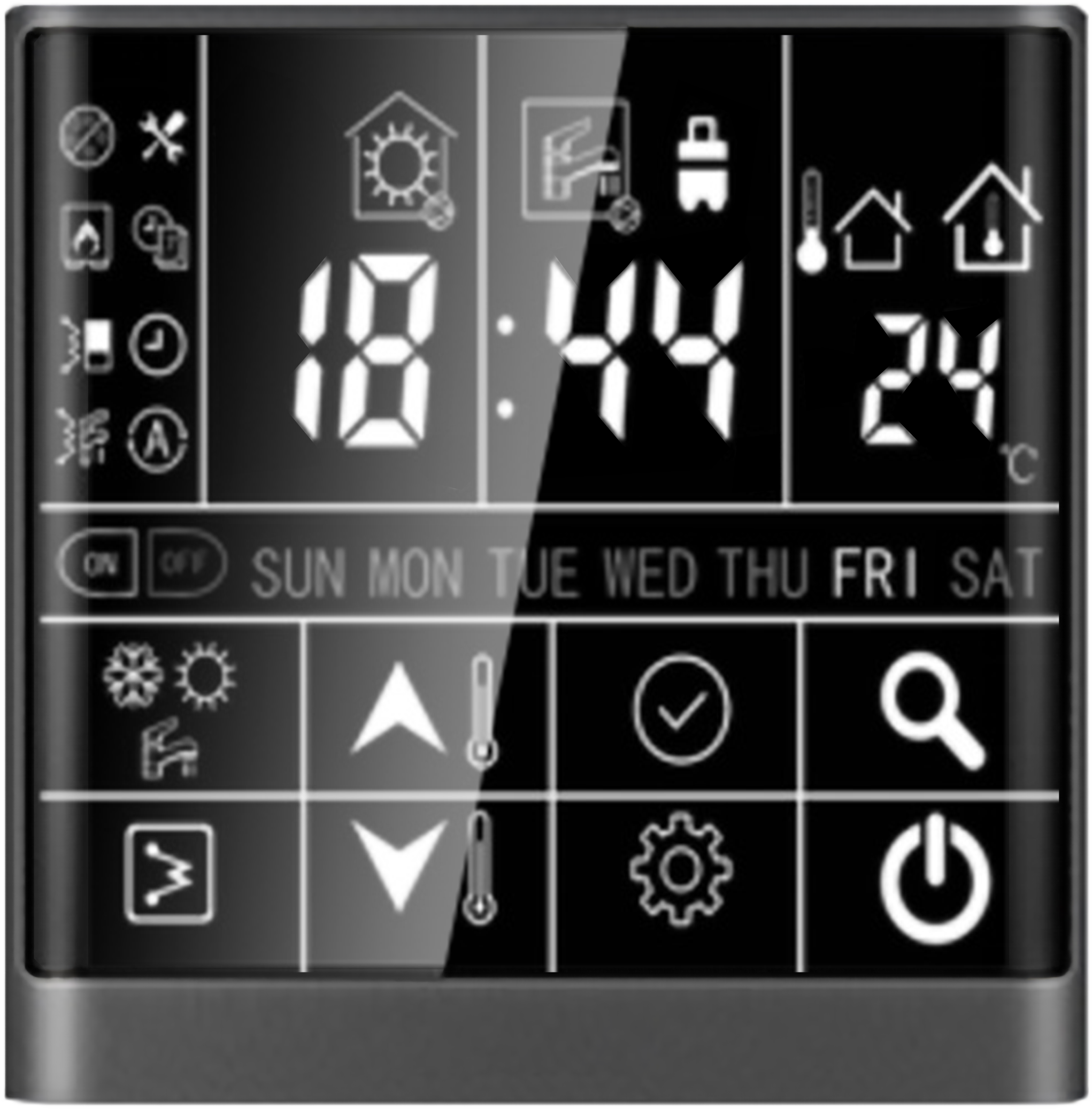

Hőszívattyúk vezetékes szabályozói

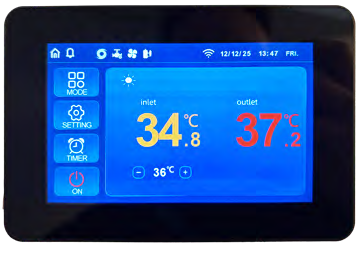

  • R290 Aquanova érintőképernyős, wifis kezelő
  • Heti időzítés
  • Hűtés/fűtés/HMV készítés vezérlése
  • Magyar nyelvű kezelőfelület
  • Hibakijelzés
  • R290 kereskedelmi hőszivattyú érintőképernyős, wifis kezelő
  • Heti időzítés
  • Hűtés/fűtés/HMV készítés vezérlése
  • Hibakijelzés
  • Paraméter lekérdezés

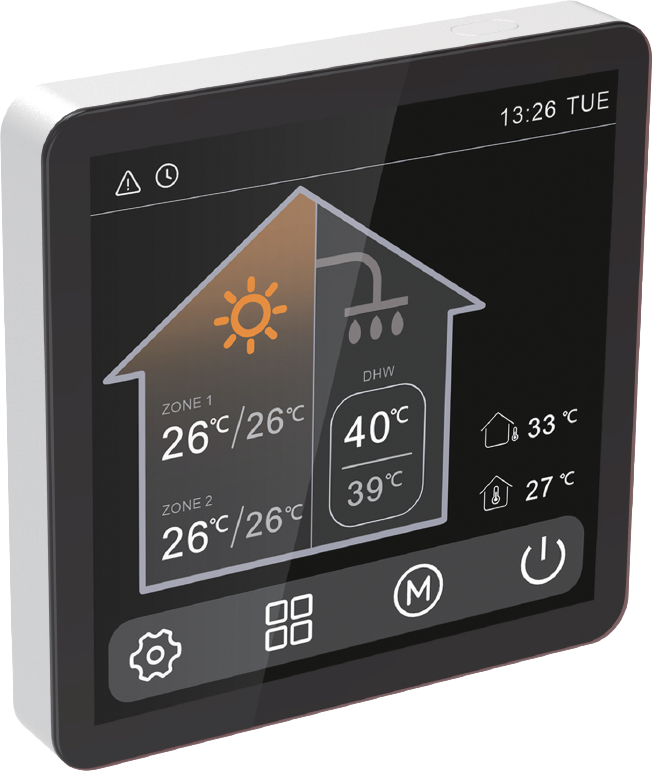

  • eHeatR split hőszivattyú érintőképernyős, wifis kezelő
  • Heti időzítés
  • Hűtés/Fűtés/HMV készítés vezérlése
  • Hibakijelzés
  • Beépített hőmérsékletérzékelő
  • Paraméter lekérdezés
  • Kétzónás szabályzás

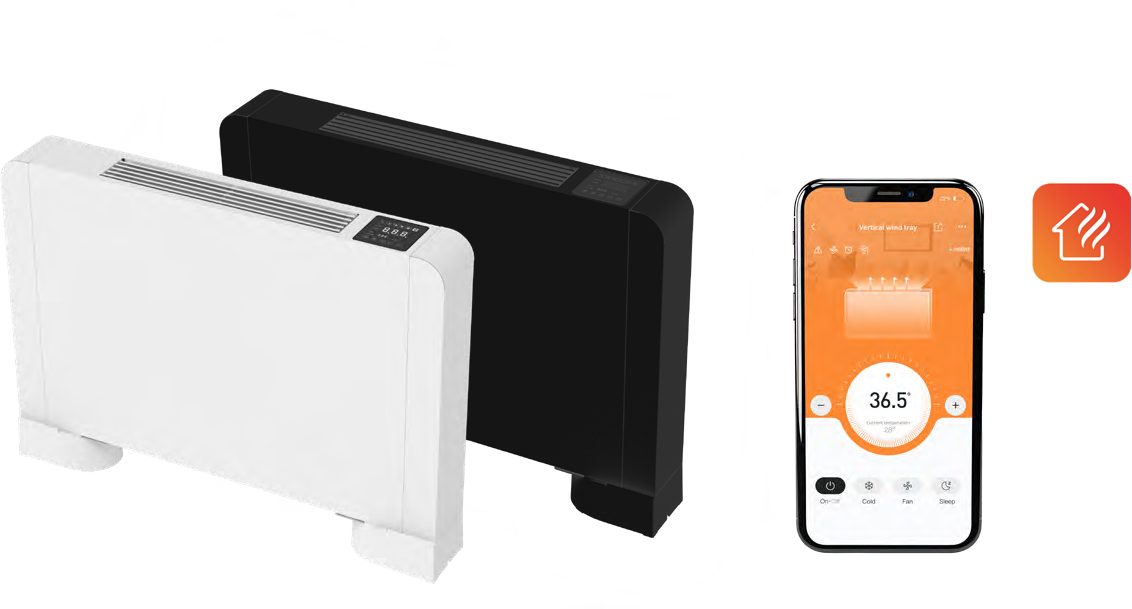

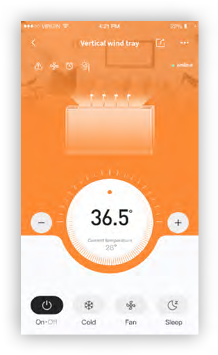

Fan-Coil Wifis vezérlés

  • Távoli wifi vezérlés okkostelefonról
  • Parapet/mennyezeti készüléknél érhető el
  • IOs és Android kompatibilitás
  • Üzemmód beállítás
  • Kívánt hőmérsékelt beállítás
  • Szobahőmérséklet kijelzés
  • Ventilátor fokozat állítás

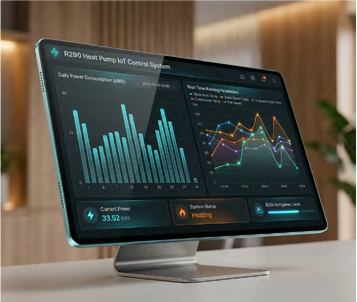

Intelligens IoT felhőalapú vezérlés

  • IoT távfelügyeleti rendszer, R290 hőszivattyúkhoz
  • Internetes online kezelőfelület
  • Távoli vezérlés
  • Hibaüzenetek ellenőrzése
  • Valós idejű távvezérlés
  • Működési paraméterek lekérdezése és elemzése az elmúlt 30 napból

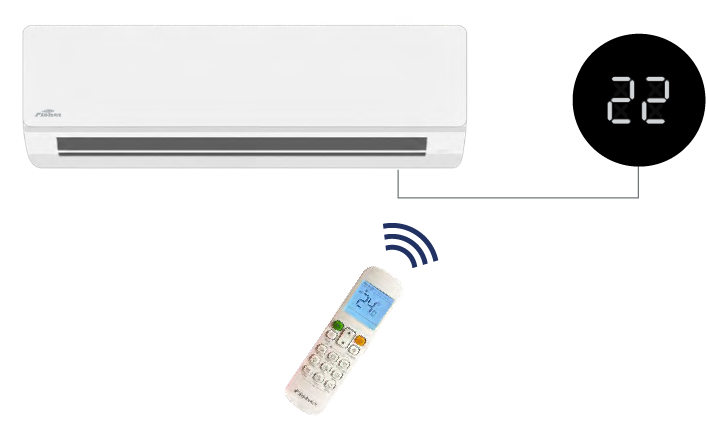

Infra vezérlők

  • Ventilátor fokozat állítás
  • Időzítés beállítás
  • Üzemmód váltás
  • Kívánt hőmérséklet beállítás
  • Szobahőmérséklet kijelzés

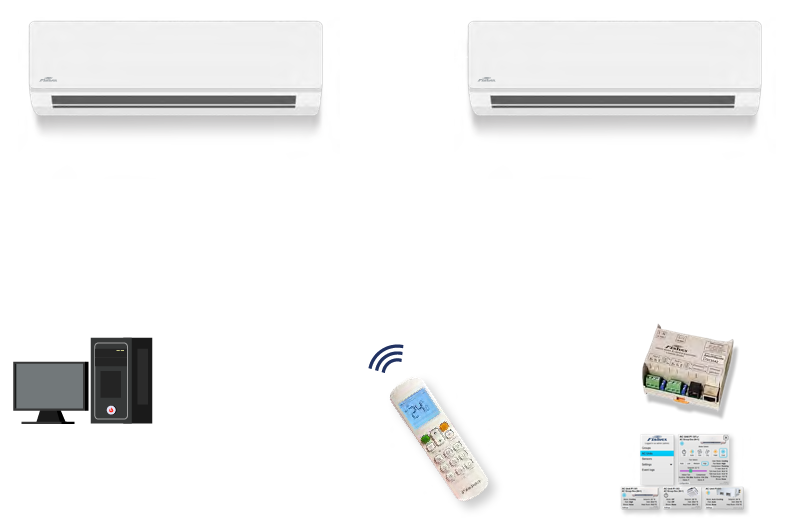

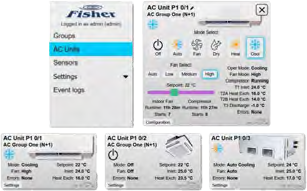

Központi vezérlés webes felületről

  • Akár 128 db magasfali Fan-coil kezelése
  • Modbus kommunikáció akár épületfelügyelettel összekapcsolódva
  • Üzemmód beállítás
  • Kívánt hőmérséklet beállítás
  • Ventilátor fokozat állítás
  • Szobahőmérséklet kijelzés

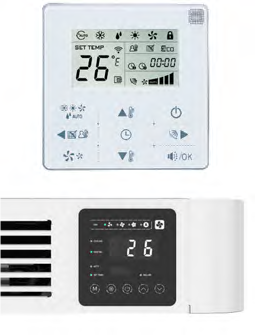

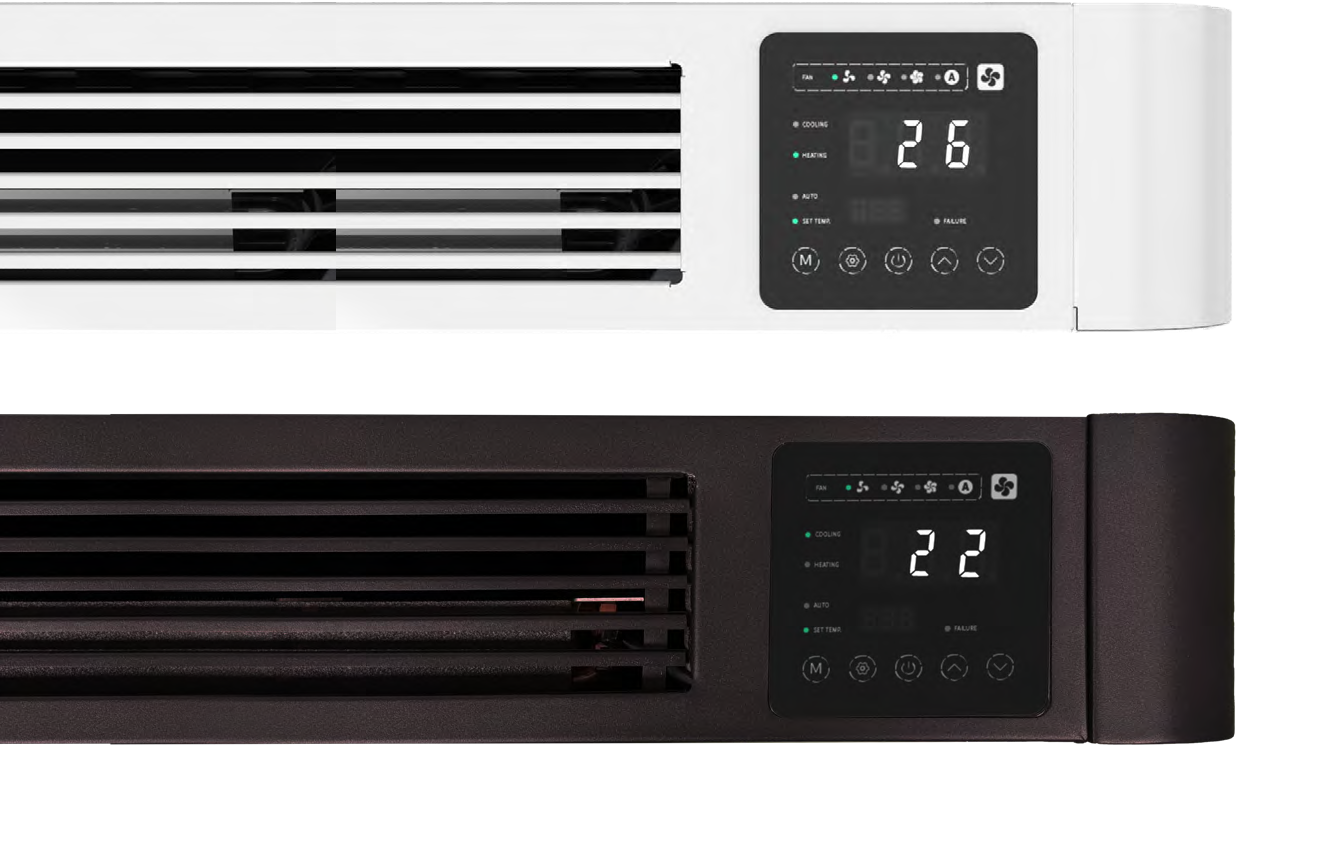

Beépített / fali kezelő

  • Ventilátor fokozat állítás
  • Üzemmód beállítás
  • Kívánt hőmérséklet beállítás
  • Időzítés beállítás
  • Szobahőmérséklet kijelzés

Puffer és HMV megoldások

A modern fűtési rendszerek egyre nagyobb szerepet játszanak az energiahatékonyság és a fenntarthatóság terén. Ezzel párhuzamosan egyre fontosabbá válik az optimális helykihasználás is, különösen lakossági és kisebb ipari felhasználás esetén. A Cordivari innovatív, helytakarékos puffer és HMV tartályai nemcsak energiatakarékosak, de könnyen beilleszthetők szűkebb gépészeti helyiségekbe is.

A Cordivari olasz gyártó több évtizedes tapasztalattal kínál megbízható, magas minőségű puffer- és HMV tartályokat, melyek ideálisak:

  • hőszivattyús rendszerekhez
  • kondenzációs kazánokhoz
  • vegyes tüzeléshez
  • napkollektoros rendszerekhez

Előnyök röviden:

  • kiváló hőszigetelés
  • széles méretválaszték
  • fűtésre és hűtésre is alkalmas megoldások
  • helytakarékos kivitel falra és álló telepítéshez

Mire való a puffer tároló?

A puffer tároló hőtároló egység, amely kiegyenlíti a fűtési és hűtési rendszer működését.Segít abban, hogy a hőtermelő (kazán, hőszivattyú) optimálisabban, kevesebb ki-be kapcsolással üzemeljen.

Előnyei röviden:

  • növeli a rendszer hatásfokát
  • csökkenti a hőtermelő kopását
  • stabilabb hőmérsékletet biztosít
  • hőszivattyús és hűtési rendszereknél elengedhetetlen
  • lehetővé teszi több hőforrás összekapcsolását

Mekkora puffer kell?

  • hőszivattyúhoz: kb. 10–20 liter / kW fűtési teljesítmény
  • kazános rendszernél: kb. 5–10 liter / kW
  • vegyes tüzelésnél: gyakran nagyobb puffer (30–50 l/kW) ajánlott
  • Példa: 10 kW-os hőszivattyúhoz 100–200 liter puffer

A puffer:

  • eltárolja a megtermelt hőt
  • kiegyenlíti a hőigény és hőtermelés különbségét
  • leválasztja a hőtermelőt a fűtési körről
  • segít a rövid ciklusok elkerülésében

Tipikus alkalmazás:

  • hőszivattyús rendszer
  • kondenzációs kazán
  • vegyes tüzelés
  • napkollektor + kazán
  • fan-coil / padlófűtés / mennyezeti hűtés

Mire jó a HMV tartály?

A HMV tartály a használati melegvizet tárolja:

  • fürdéshez
  • mosogatáshoz
  • kézmosáshoz

Biztosítja, hogy egyszerre több vízvételi helyen is stabil hőmérsékletű melegvíz álljon rendelkezésre.

Mekkora HMV kell?

  • Lakossági fogyasztás esetén:
    • 1–2 fő: 120–150 liter
    • 3–4 fő: 200–300 liter
    • 5–6 fő: 300–500 liter
  • Hőszivattyú esetén:
    • inkább nagyobb HMV tartály, nagy hőcserélő felülettel

Hogyan alkalmazzuk a HMV tartályt?

  • kazánról vagy hőszivattyúról fűtve
  • napkollektorral kombinálva
  • elektromos fűtőpatronnal kiegészítve (tartalék fűtés)
  • családi házban, társasházban vagy kisebb ipari felhasználásnál

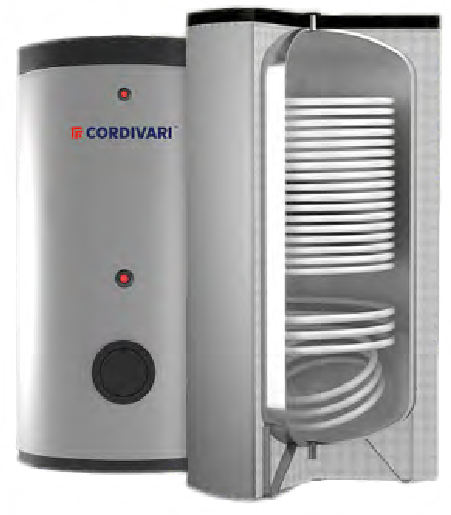

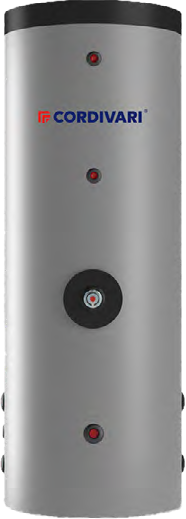

A dupla csőkígyós változat ideális több hőforráshoz A HMV + puffer kombinált kivitel helyet és szerelési időt spórol.

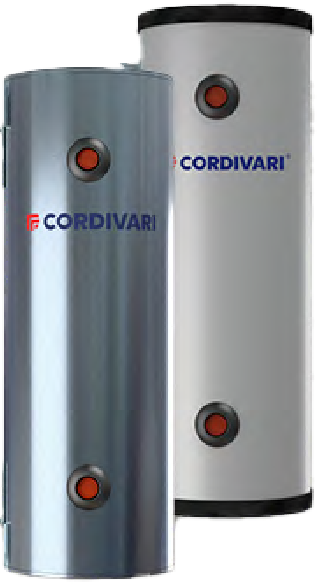

Falra szerelhető puffertartályok

Cordivari fali puffertartályok 50 és 80 literes kivitelben, kompakt méretben.

  • fűtésre és hűtésre alkalmas
  • párazáró szigetelés
  • üzemi tartomány: -10 / +95 °C
  • nyomás: PN 4 bar
  • ideális kis rendszerekhez, hőszivattyúhoz, fan-coilhoz

Ajánlott felhasználás:

  • lakások
  • kis gépészeti helyiségek
  • utólagos rendszerbővítés
  Űrtartalom (l) Magasság (mm) Súly (kg)
Cordivari fali puffertartály, 50l 51 1008 16
Cordivari fali puffertartály, 80l 81 745 18

Letölthető dokumentumokRészletek

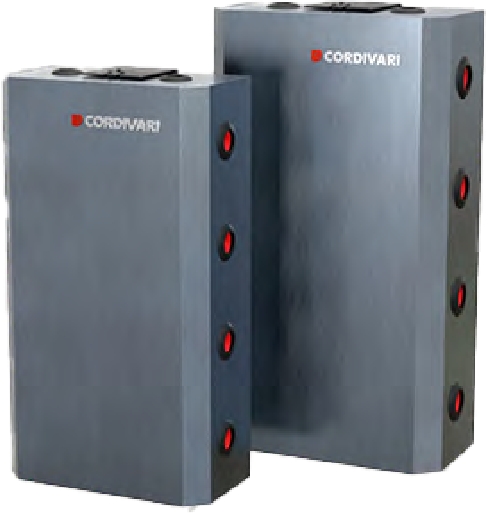

Helytakarékos fali puffertartályok

Cordivari fali puffertartályok 50 és 80 literes kivitelben, kompakt méretben.

  • fűtésre és hűtésre alkalmas
  • helytakarékos forma
  • magasabb nyomásállóság (PN 6 bar)
  • -10 / +95 °C üzemi hőmérséklet
  • prémium megjelenés – látható helyre is ideális
  • kültéri telepítésre is alkalmas
  Űrtartalom (l) Magasság (mm) Súly (kg)
Cordivari Volano Cube GBL, 50 l 52 940 39
Cordivari Volano Cube GBL, 80 l 80 1070 50


Letölthető dokumentumokRészletek

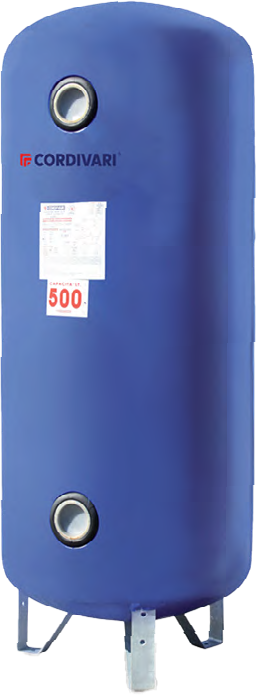

Hűtő-fűtő puffertartályok folyadékhűtőhöz

Cordivari álló puffer tartályok – ACQ REF.ZC20VT (100–500 l)

  • Klasszikus puffer tartályok széles mérettartományban
  • 20 mm párazáró szigetelés
  • fűtés és hűtés
  • -10 / +50 °C
  • PN 6 bar
  • kiváló ár-érték arány

Ajánlott felhasználás:

  • családi házak
  • hőszivattyús rendszerek
  Űrtartalom (l) Átmérő (mm) Magasság (mm) Súly (kg)
Cordivari ACQ REF.ZC20VT, 100 l 101 440 1006 32
Cordivari ACQ REF.ZC20VT, 200 l 190 490 1407 53
Cordivari ACQ REF.ZC20VT, 300 l 292 590 1518 67
Cordivari ACQ REF.ZC20VT, 500 l 501 690 1810 101

Letölthető dokumentumokRészletek

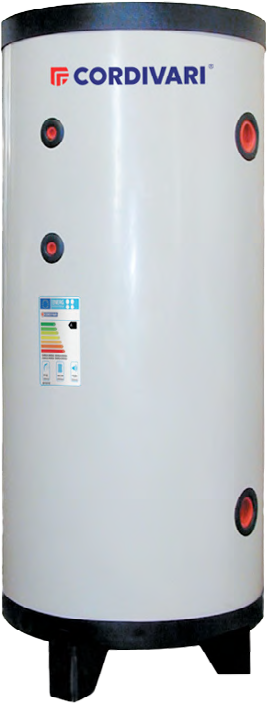

Hűtő-fűtő puffertartályok

Cordivari Volano BS GBL

  • nagyobb hőmérséklet-tartomány
  • 100–500 liter
  • üzemi tartomány: -10 / +90 °C
  • max. nyomás: 6 bar
  • robusztus kivitel intenzív használatra
  • kültéri telepítésre is alkalmas
  • magasabb hőmérsékletű víz tárolására is alkalmas
  Űrtartalom (l) Átmérő (mm) Magasság (mm) Súly (kg)
Cordivari Volano BS GBL, 100 l 101 460 1006 32
Cordivari Volano BS GBL, 200 l 190 510 1407 53
Cordivari Volano BS GBL, 300 l 292 610 1518 67
Cordivari Volano BS GBL, 500 l 501 750 1790 101

Letölthető dokumentumokRészletek

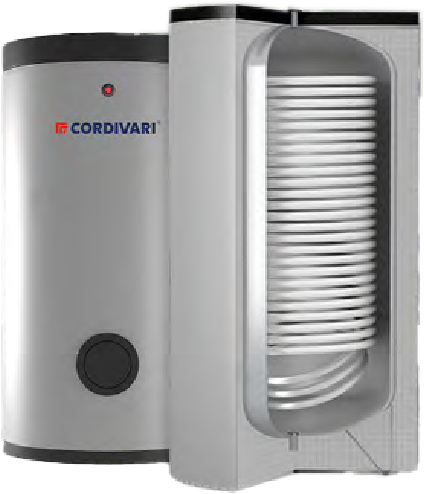

HMV tartályok

Cordivari Bolly 1XL WB

  • Megbízható használati melegvíz tárolás: 200–1000 liter
  • nagy felületű csőkígyós hőcserélő
  • hőszivattyúhoz és kazánhoz optimalizálva
  • magnézium anódos korrózióvédelem

Ajánlott felhasználás:

  • családi házak
  • társasházak
  • ipari melegvíz igény
  Űrtartalom (l) Magasság (mm) Súly (kg) Hőcserélő (m³)
Cordivari Bolly 1XL WB, 200 l 189 1440 96 2
Cordivari Bolly 1XL WB, 300 l 291 1500 130 3,4
Cordivari Bolly 1XL WB, 500 l 497 1800 174 5,4
Cordivari Bolly 1XL WB, 1000 l 1038 1800 255 6,5

Letölthető dokumentumokRészletek

Dupla csőkígyós HMV tartályok

Cordivari Bolly 2XL

  • Két hőforrás – maximális rugalmasság
  • 200 / 300 / 500 liter

Előnye:

  • két külön hőcserélő
  • ideális napkollektor + kazán / hőszivattyú kombinációhoz
  Űrtartalom (l) Magasság (mm) Súly (kg) Hőcserélő (m³)
Cordivari Bolly 2XL 200 l 189 1434 65 1,4 és 0,4
Cordivari Bolly 2XL 300 l 291 1486 83 1,9 és 0,9

Letölthető dokumentumokRészletek

HMV tartályok beépített puffertartállyal

Cordivari Bolly 1HY XL Két funkció egy tartályban

  • HMV + 86 liter puffer
  • helymegtakarítás
  • egyszerűbb telepítés
  Űrtartalom (l) Magasság (mm) Hőcserélő (m³)
Cordivari Bolly 1HY XL WB 250 HMV+puffer tartály 235 HMV + 86 puffer 1635 2,1
Cordivari Bolly 1HY XL WB 300 HMV+puffer tartály 291 HMV + 86 puffer 1875 3,4

Letölthető dokumentumokRészletek

Letölthető dokumentumok

Hőszivattyú

aquanovaR290 Aquanova levegő-víz monoblokk hőszivattyú Műszaki adatlap Katalógus Érdekel

r32monoblokkR32 Monoblokk e-HeatR Levegő-víz hőszivattyú Műszaki adatlap Katalógus Érdekel

r290R290 Levegő-víz kereskedelmi hőszivattyú Műszaki adatlap Katalógus Érdekel

r32splitR32 split e-HeatR hőszivattyú Műszaki adatlap Katalógus Érdekel

folyadekhutoFisher folyadékhűtő Műszaki adatlap Katalógus Érdekel

Fan-coil

slim fancoil“Slim„ Parapet/mennyezeti fan-coil Műszaki adatlap Katalógus Érdekel

kazettas fancoilKazettás fan-coil Műszaki adatlap Érdekel

magasfali fancoilMagasfali fan-coil Műszaki adatlap Katalógus Érdekel



Rendszer kapcsolási megoldások

R290 Aquanova levegő-víz monoblokk hőszivattyú

Melegvízkészítés + két különböző hőmérsékletű zóna vezérlés

rendszerkapcsolas r290aquanova

R32 e-HeatR monoblokk hőszivattyú

Padlófűtés vezérlés

rendszerkapcsolas r32monoblokk

R32 Split e-HeatR levegő - víz hőszivattyú

Melegvízkészítés + két különböző hőmérsékletű zóna vezérlés

rendszerkapcsolas r32split

R290 kereskedelmi levegő - víz hőszivattyú

Melegvízkészítés + két különböző hőmérsékeltű zóna vezérlés

rendszerkapcsolas r290hoszivattyu

Fan-coil összefoglalás

Kazettás fan-coil

  • Esztétikus, rejtett kialakítás
    Nem foglal helyet a falon, nem zavarja a belső teret.
  • Egyenletes légelosztás
    Többirányú kifúvásnak köszönhetően komfortos hőérzetet ad.
  • Csendes működés
    Modern kivitelben alacsony zajszinttel üzemel.
  • Hatékony fűtés és hűtés
    Hőszivattyúkkal és központi rendszerekkel egyaránt kiválóan működik.
  • Nagyobb terekhez is alkalmas
    Jó légszállítási teljesítmény, megbízható klímaszabályozás.
  • Rugalmas telepítés
    Álmennyezetben könnyen elhelyezhető, takart csővezetéssel.

“Slim„ parapet/mennyezeti fan-coil

  • Ultravékony Slim kivitel
  • Letisztult megjelenés
  • Rugalmas telepítés
  • Wifi vezérlés
  • Infra távirányító
  • Beépített érintőgombos kezelő
  • Modbus kompatibilitás
  • Temperáló fűtés

Magasfali fan-coil

  • Infra távirányító és opcionális vezetékes szabályzó
  • 3 ventilátor fokozat
  • Beépített 3 járatú szelep
  • Automatikus légterelés
  • Kikapcsolható kijelzőpanel
  • Változtatható vízbekötési irány (bal/jobb/hátra)
  • Opcionális központi- és csoport-vezérlési lehetőség
  • MODBUS csatlakozási lehetőség
  • Csendes DC ventilátor motor

Kazettás fan-coil

A kazettás fan-coil egy álmennyezetbe építhető hőleadó berendezés, amely a helyiség levegőjét fűti vagy hűti egy beépített hőcserélő és ventilátor segítségével. A készülék nagy előnye, hogy szinte teljesen rejtett, csak a díszrács látható, így diszkrét és esztétikus megoldást nyújt irodákban, üzletekben vagy igényes lakóterekben. A légáramlást több irányba képes eloszlatni, ezáltal egyenletes hőmérsékletet biztosít.

Részleges műszaki adatlap

KétcsövesPCM-51VM1-EUPCM-68VM1-EUPCM-85VG1PCM-136VG1PCM-170VG1PCM-204VG1
Hűtőteljesítmény (W7/12°C) kW 3 3,8 4,9 7,5 9,8 11
Fűtőteljesítmény (W50/45°C) kW 2,2 2,85 3,5 5,5 7,15 8,25
Hangteljesítményszint dB(A) 39 44 42 46 48 50
Légszállítás m³/h 550/440/330 680/540/410 880/700/630 1380/1100/830 1750/1400/1050 2050/1640/1230
Méret (szél x mag x mély) mm 592x592x242 840x840x242 840x840x292
Szobahőmérséklet hűtés/fűtés °C 5 - 32



NégytcsövesPCM-68PM1-EUPCM-85PG1PCM-136OPG1PCM-170PG1PCM-238PG1
Hűtőteljesítmény (W7/12°C) kW 3,7 4,8 7,35 9,6 11,75
Fűtőteljesítmény (W50/45°C) kW 3,75 4,85 7,4 9,7 11,85
Hangteljesítményszint dB(A) 44 42 46 48 52
Légszállítás m³/h 65/510/390 840/670/500 1320/1050/790 1660/1330/1000 2090/1670/1250
Méret (szél x mag x mély) mm 592x592x242 840x840x242 840x840x292
Szobahőmérséklet hűtés/fűtés °C 5 - 32

Letölthető dokumentumok Műszaki adatlap Érdekel

Magasfali fan-coil

  • Infra távirányító és opcionális vezetékes szabályzó
  • 3 ventilátor fokozat
  • Beépített 3 járatú szelep
  • Automatikus légterelés
  • Kikapcsolható kijelzőpanel
  • Változtatható vízbekötési irány (bal/jobb/hátra)
  • Opcionális központi- és csoport-vezérlési lehetőség
  • MODBUS csatlakozási lehetőség
  • Csendes DC ventilátor motor

Jellemzők

Vezérlő megoldások
A fan-coilok a testreszabott XYE porton keresztül csatlakoztathatók a Fisher F-server központi vezérlőkhöz, valamint a testreszabott PQE porton keresztül Modbus RTU protokollal Modbus porthoz is csatlakoztathatók.
magasfali fancoil vezerles

Digitális kijelző be/ki
A beltéri egység kijelzői éjszaka kikapcsolhatók, kellemesebb környezetet teremtve a pihenéshez.
magasfali fancoil kijelzo

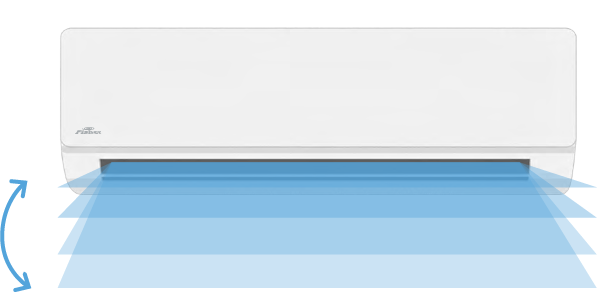

Automatikus légterelés
Az automatikus légterelő optimalizálja a légáramlást, miközben megszünteti a huzatot és a hideg pontokat.
magasfali fancoil legtereles

Rugalmas kivezetőcső-elhelyezés
A kondenzvíz elvezetés balra, jobbra vagy hátra is megoldható, ami nagyobb rugalmasságot biztosít a telepítés során.
magasfali fancoil kivezetocso

Több fokozatú ventilátorsebesség

A 3 sebesség opció személyre szabott kényelmet biztosít a különböző körülményekhez

magasfali fancoil ventilator sebesseg

Részleges műszaki adatlap

  FFA-270A2-W FFA-290A2V-W FFA-380A2V-W FFA-450A2V-W FFA-490A2V-W
Hűtőteljesítmény (W7/12°C) kW 2,7 / 2,59 / 2,39 2,91 / 2,54 / 2,19 3,81 / 3,3 / 2,88 4,47 / 3,98 / 3,48 4,87 / 4,26 / 3,79
Fűtőteljesítmény (W50/43°C) kW 3,29 / 3,03 / 2,63 3,76 / 3,22 / 2,77 5,08 / 4,33 / 3,77 5,68 / 4,94 / 4,24 6,31 / 5,57 / 4,77
Hangnyomásszint dB(A) 32 / 30 / 27 32 / 27 / 23 45 / 39 / 35 38 / 34 / 30 44 / 40 / 35
Méret (szél x mag x mély) mm 915 x 290 x 230 1072 x 315 x 230
Szobahőmérséklet hűtés/fűtés °C 17°C - 32°C / 0°C - 30°C

Letölthető dokumentumok Műszaki adatlap Katalógus Érdekel

“Slim„ parapet/mennyezeti fan-coil

A Fisher Slim Fan-Coil hőszivattyúval együttműködve a fűtést és hűtést is biztosítja például otthonok, irodaházak, rendelők, hotelek számára. Az ultravékony kialakítás, az elegáns megjelenés és a rendkívül halk működés együttesen divatos és kényelmes környezetet biztosít.

Jellemzők

Okosvezérlés – WiFi, infra, érintőgombos képernyő
A készülék támogatja a WiFi-s távvezérlést egy mobilalkalmazáson keresztül, ami lehetővé teszi a távoli vezérlést és időzítést. Emellett infra távirányító és beépített érintőgombos kijelző panel is elérhető, így minden felhasználó saját igénye szerint kezelheti a rendszert.

Rugalmas telepítés – falra és mennyezetre egyaránt
Nemcsak padlóra helyezhető a készülék, de akár parapetre, vagyis ablak alá, illetve mennyezetre is szerelhető. Ez a sokoldalúság lehetővé teszi a funkcionális és esztétikai igények közötti tökéletes egyensúlyt. Emellett az alaptartozékként adott lábakkal falra rögzítés nélkül is telepíthető a készülék.

Részlet-orientált
A fan-coil egység stabilan működik az elektromos háromirányú szelep alkalmazásával, amely javítja az energiafelhasználást és jelentősen csökkenti az energiafogyasztást.

További kényelmi funkciók

  • MODBUS kompatibilitás: könnyű integráció épületfelügyeleti rendszerekbe
  • Temperáló fűtés: minimum 8°C hőmérséklet biztosítható a távollét idejére
  • Digitális kijelző: minden információ egy pillantás alatt elérhető

Megjelenés

Ultravékony SLIM kivitel – csak 125 mm mélység
A készülék extra karcsú kivitele lehetővé teszi, hogy diszkréten illeszkedjen bármely lakótérbe, legyen szó modern loft lakásról vagy klasszikus stílusú otthonról. A 125 mm-es mélység révén kiváló választás akár kis alapterületű helyiségekbe is.

Letisztult megjelenés – fehér és fekete színváltozat
A fan-coil két színben érhető el: elegáns fehér vagy modern fekete. Így a lakberendezéshez illeszkedően választható ki a megfelelő változat, ami tökéletesen harmonizál a belső térrel.

Részleges műszaki adatlap

  FFP-SLIM-250l2V-W/B FFP-SLIM-450L2V-W/B​ FFP-SLIM-650L2V-W/B FFP-SLIM-850L2V-W/B
Hűtőteljesítmény (W7/12°C) kW  1,1 2,1 2,65 3,7
Fűtőteljesítmény (W50/45°C) kW 1,45 2,8 3,45 4,4
Hangnyomásszint dB(A) 40 / 28 39 / 30 41 / 31 43 / 32
Méret (szél x mag x mély) mm 730x586x125  930x586x125  1130x586x125  1330x586x125
Szobahőmérséklet hűtés/fűtés °C 9°C - 35°C / 5°C - 29°C

Letölthető dokumentumok Műszaki adatlap Katalógus Érdekel

Fisher folyadékhűtő

Gáz helyett tökéletes alternatíva!
A Fisher hőszivattyús folyadékhűtő tervezésénél fő szempont volt, hogy kis alapterületen nagy hűtő és fűtő teljesítmény legyen telepíthető. Legnagyobb előnye a modularitás, és egyszerű bővíthetőség, de kiemelhetjük még az alacsony befektetési, üzemeltetési, javítási és karbantartási költségeket is.

Jellemzők

  • Az EVI technológiának köszönhetően teljes értékű, egész éves hűtést és fűtést kiszolgáló rendszerekhez alkalmas.
  • EVI kompresszoros, hőszivattyús moduláris folyadékhűtők 3 teljesítmény nagyságban: 30kW, 60kW és 138kW.
  • EVI technológiának köszönhetően, akár 60 ºC-os előremenő vízhőmérséklet.
  • Moduláris kiépítés, az egységek összekapcsolásával akár 2.080 kW teljesítmény is elérhető.
  • Beépített áramláskapcsoló.
  • Intelligens leolvasztás, minimális kieső fűtési üzemidő.
  • Különböző beépített védelmi funkciók.
  • Opcionálisan választható gyári érintőképernyős vezérlő, mely képes akár 16 berendezést is egy felületen lekezelni.
  • Modbus csatlakozási lehetőség is elérhető, így egyszerűen csatlakoztatható épületfelügyeleti rendszerekhez is

Miért hasznos a moduláris rendszer?

A moduláris kialakításnak köszönhetően a folyadékhűtő szűk vagy szabálytalan alakú területen is könnyen elhelyezhető, a hűtési igény növekedésével a rendszer egyszerűen bővíthető. A rendszer lehetőséget ad belvárosi épületek, szállodák, irodaházak és ipari létesítmények gyors és költséghatékony klimatizálására.

Épületek felújításakor, retrofit beruházásokon nagy előnyt jelent, hogy a 30 kW-os modulok átférnek szabványméretű ajtón és akár lifttel is a tetőre szállíthatók.

modularis rendszer



Részleges műszaki adatlap

  CAM-E350C-3FCAM-E750-3FCAM-E1550C-3F
Hűtőteljesítmény 35°C külső hőmérsékeltnél (W7/12°C)
 kW
Fűtőteljesítmény 7°C külső hőmérsékeltnél (W45/40°C)
 kW
SCOP érték

Kompresszor típusa

Copeland Scroll EVI
Működési tartomány
külső hőmérséklet hűtéskor
 °C 5 - 46 10 - 43
külső hőmérsékelt fűtéskor
 °C -30 - 45
visszatérő vízhőmérsékelt hűtéskor
 °C 9 - 25
visszatérő vízhőmérséklet fűtéskor
 °C 20 - 55
előremenő vízhőmérséklet hűtéskor
 °C 5 - 20
előremenő vízhőmérsékelt fűtéskor
 °C 25 - 60

Letölthető dokumentumok Műszaki adatlap Katalógus Érdekel

R32 Monoblokk e-HeatR levegő-víz hőszivattyú

A levegő-víz hőszivattyúk megújuló energiára támaszkodnak működésük során, így használatuk hozzájárul ökológiai lábnyomunk csökkentéséhez.

Teremtsen nagyszerű kényelmet otthonában a környezetbarát Fisher monoblokk hőszivattyúval! A Fisher Monoblokk e-HeatR hőszivattyú választásával egy komplett, minden igényt kielégítő rendszert építhet ki otthonában, amely egyszerre biztosítja a melegvíz ellátást és lakása hűtését, fűtését is. A négyévszakos rendszer kompatibilis az alacsony és közepes hőmérsékletű hőleadó felületekkel, mint pl: padlófűtés, mennyezetfűtés-hűtés, fan coil egységek, radiátorok. Mindezek mellett a monoblokkos hőszivattyú tökéletesen alkalmas használati melegvíz gyártásra, amit előnykapcsolással, indirekt tároló beépítésével képes lekezelni.

A Fisher Monoblokk e-HeatR hőszivattyú előnyei

  • Egyszerű telepítés, üzembe helyezés és karbantartás
  • Komplett megoldás a hűtési/fűtési/használati melegvíz-szükségletre otthoni alkalmazásokhoz.
  • Megoldások széles választéka: padlófűtés, radiátorok és fan coilok
  • Vezetéknélküli és vezetékes vezérlés is elérhető
  • R32, környezetbarát hűtőközeg.
  • Akár 10%-kal energiatakarékosabb
  • Érintőképernyős vezetékes fali szabályzó hőmérséklet-érzékelővel
  • Modbus csatlakozás
  • Kétzónás szabályzás
  • Időjáráskövető szabályzás
  • Wifi kapcsolat
  • Éjszakai csendesített üzemmód

Érintőképernyős kezelő az egyszerű vezérléshez

  • Üzemmód váltás
  • Heti időzítés
  • Kiegészítő fűtés ki/be kapcsolás
  • Kézi leolvasztás
  • HMV sterilizálás indítás
  • Beépített hőmérséklet érzékelő
  • A beltéri egységről levéve, akár 100m távolságra is, bármely szobában elhelyezhető
  • Időjáráskövető szabályzás
  • WIFI

Részleges műszaki adatlap

  FHF-MBWHS-060CE3FHF-MBWHS-080CE3
Névleges fűtési teljesítmény (A7;W35/30) kW 6,00 8,00
Fűtési teljesítmény -7°C külső hőmérsékletnél (W35/30°C) kW 5,98 8,15
SCOP / Energiahatékonysági osztály (35°C-os vízhőmérsékletnél)   4,75 / A+++ 4,9 / A+++
Hűtő teljesítmény +35°C külsőhőmérsékletnél (W7/12°C) kW 5,00 6,50
Működési tartomány Külső hőmérséklet Hűtés °C -5 - 50
Fűtés °C -25 - 43
HMV °C -25 - 43
Víz­hőmérséklet Hűtés °C 5 - 25/td>
Fűtés °C 25 - 62
HMV °C 40 - 62

Letölthető dokumentumok Műszaki adatlap Katalógus Érdekel

R32 split e-HeatR hőszivattyú

Jellemzők

  • Komplett rendszerként biztosítják a melegvíz ellátást, otthona fűtését és hűtését.
  • A++ energiahatékonyság 1 kW elektromos energiát akár 4,6 kW fűtési energiává alakítanak.
  • Akár -28 °C-os külső hőmérsékletnél is kedvező üzemeltetési költségek mellett hozzák el a jó időt otthonába.
  • Felhasználóbarát kezelőfelület.
  • Érintőképernyő, jól értelmezhető ikonokkal.
  • A kezelőfelület kiemelhető, a lakás egy Önnek kényelmesebb pontján is elhelyezhető.
  • Környezetbarát, inverteres technológia, zéró károsanyag kibocsátás.

Válassza a Fisher e-HeatR hőszivattyúkat, hiszen kedvező áron kap megbízható minőséget!

  • Komplett rendszerként biztosítják a melegvíz ellátást, otthona fűtését és hűtését.
  • A++ energiahatékonyság 1 kW elektromos energiát akár 4,6 kW fűtési energiává alakítanak.
  • Megbízhatók, akár -28°C-os külső hőmérsékletnél is kedvező üzemeltetési költségek mellett hozzák el a jó időt otthonába.
  • Felhasználóbarát kezelőfelület. Érintőképernyő, jól értelmezhető ikonokkal, MODBUS csatlakozási lehetőség.
  • A kezelőfelület kiemelhető, a lakás egy Önnek kényelmesebb pontján is elhelyezhető.
  • Üzemmód váltási lehetőség külső vezérlő jelekkel a digitális bemeneteken keresztül.
  • Környezetbarát, inverteres technológia, zéró károsanyag kibocsátás.

Érintőképernyős kezelő az egyszerű vezérléshez

  • Üzemmód váltás
  • Heti időzítés
  • Kiegészítő fűtés ki/be kapcsolás
  • Kézi leolvasztás
  • HMV sterilizálás indítás
  • Beépített hőmérséklet érzékelő
  • A lakás bármely pontjára elhelyezhető, akár 100 méter távolságig
  • Időjáráskövető szabályzás
  • WIFI

Részleges műszaki adatlap

  FHF-WHS-082CE3FHF-WHS-102CE3FHF-WHS-121CE3FHF-WHS-161CE3-3F
Névleges fűtési teljesítmény (A7;W35/30) kW 8,00 10,00 12,00 16,00
Fűtési teljesítmény -7°C külső hőmérsékletnél (W35/30°C) kW 8,00 9,00 12,12 16,32
SCOP / Energiahatékonysági osztály (35°C-os vízhőmérsékletnél)   4,75 / A+++ 4,85 / A+++ 4,34 / A++ 4,07 / A++
Hűtő teljesítmény +35°C külsőhőmérsékletnél (W7/12°C) kW 6,50 8,00 10,00 15,20
Működési tartomány Külső hőmérséklet Hűtés °C -5 - 50 -5 - 46
Fűtés °C -25 - 43 -28 - 43
HMV °C -25 - 43 -28 - 43
Víz­hőmérséklet Hűtés °C 5 - 25/td> 5 - 25/td>
Fűtés °C 25 - 62 25 - 60
HMV °C 40 - 62 40 - 60

Letölthető dokumentumok Műszaki adatlap Katalógus Érdekel

R290 levegő-víz kereskedelmi hőszivattyú

  • R290 környezetbarát alacsony GWP-jű hűtőközeg
  • 42kW és 78kW névleges teljesítmény (50kW és 90kW maximális teljesítmény)
  • A+++ energiahatékonyság (35°C-os víznél)
  • Hűtés, fűtés és használati melegvíz ellátás
  • Beéptett Wifi vezérlési lehetőség
  • 16 egység Cascade-ban köthető
  • IoT távoli vezérlés management
  • SG Ready
  • Modbus csatlakozási lehetőség épületfelügyeleti rendszerekhez
  • Érintőképernyős szabályzó

Felhasználási területek

  • Hotel
  • Üdülőhely
  • Irodaház
  • Edzőterem
  • Iskola
  • Kórház
  • Bevásárló­központ
  • Gyártelep
  • Üvegház
  • Apartman
  • Étterem
  • Közlekedési csomópont

Prémium konfiguráció, megbízható minőség

R290 hőszivattyú vezerlés

R290 hőszivattyú infografika

Részleges műszaki adatlap

  FHF-MBWHS-280HE4-3FFHF-MBWHS-560HE4-3F
Névleges fűtési teljesítmény (A7;W35/30) kW 42,00 78,00
Fűtési teljesítmény -7°C külső hőmérsékletnél (W35/30°C) kW 31,80 68,00
SCOP / Energiahatékonysági osztály (35°C-os vízhőmérsékletnél)   4,57 / A+++ 4,5 / A+++
Hűtő teljesítmény +35°C külsőhőmérsékletnél (W7/12°C) kW 29,30 56,10
Működési tartomány Külső hőmérséklet Hűtés °C 10 - 43
Fűtés °C -25 - 25
HMV °C -25 - 43
Víz­hőmérséklet Hűtés °C 7 - 35/td>
Fűtés °C 20 - 78
HMV °C 20 - 78

Letölthető dokumentumok Műszaki adatlap Katalógus Érdekel

Fisher intelligens hőszivattyú rendszerek
